제품 상세 정보:
|
몸 물자: | CF8 | 좌석 물자: | PTFE |
---|---|---|---|
힘: | 스프링 리턴 작동기 | 연결: | 두 배 플랜지 |
벨브 크기: | 1/2 " ~8" | 매체: | 물 기름 가스 |
하이 라이트: | 150LB 공기 액츄에이터 밸브,CF8 공기 볼 밸브,150LB 공기 작동되는 볼 밸브 |

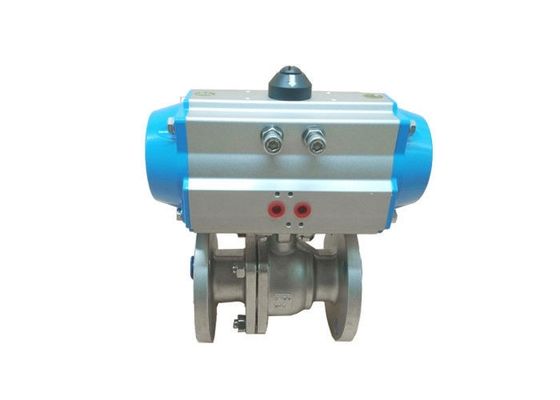

두배 행한 플랜지 공기 작동되는 볼 밸브 제어밸브 150LB
공기 작동되는 고온 플랜지된 볼 밸브
고온은 공기가 들어 플랜지된 PN16 또는 더 어려운 적용성에 적합한 ANSI 150 볼 밸브에 작용했습니다. 풀 보어, 3개 부분 밸브는 다양한 단 접속에 대한 선택으로 스테인레스 강에 들어옵니다, 충전된 탄소가 PTFE 자리와 밀봉을 보강했습니다.
밸브는 확대 (TSM)를 낭비하여 열기를 통해 강력한 공기 스프링 복귀 또는 이중 작용 작동기에 꼭 맞습니다.
구성 가능 옵션은 리밋 스위치, 솔레노이드 밸브와 포지셔너를 포함합니다.
게다가 우리의 공기 1/4 회전 랙 앤 피니언 작동기는 5.5개 바에서의 파일럿 압을 요구하는 짜맞춘 30% 안전 요인으로 분류되고, 양쪽 파일럿 솔레노이드 밸브와 전환기를 위한 나무르 인터페이스로 이익을 얻습니다.
장점
1. 소형 사이즈와 경량의 구조
2. 믿을 만한, 긴 지속성 성능
3. 작동기 구조에 대한 표준 입력 라인 또는 교차하는 탑재 밸브
4. 스프링-리턴 디자인은 50 psi만큼 낮게 에어 서플라이를 수용합니다
5. 스테인레스 강 외부 정비와 FKM O-벨소리 표준
6. 작동기 축에 대한 직접적 밸브봉 결합은 반발을 최소화합니다
7. 매뉴얼 오버라이드 표준
상술
기술 데이터
아니오 명령하는 공압식 발동자가 두배로 작동합니다.
두배 연기 |
모델 부정 | 토크(5.5Bar) |
ACT 042D | 8.4Nm | |
ACT 050D | 18.3Nm | |
ACT 063D | 32.2Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
ACT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478Nm | |
ACT 160D | 624Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
150LB 볼 밸브 매개 변수(1/2 ~8 )
압력 | 사이즈 | φD | L | φE | φB | φC | T | F |
Class150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2" | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합
더 많은 선택
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
밸브 마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
작동기 | 1) 단동식 (스프링 리턴) 2) 이중 작동 | |||
부속물 | 1) 리밋스위치 2) 솔레노이드 밸브 3) 필터 4)포지셔너 |
