제품 상세 정보:
|
| 재료: | SS316 | 좌석 물자: | PTFE |
|---|---|---|---|
| 힘: | 스프링 리턴 작동기 | 압력: | 10K 20K |
| 벨브 크기: | 15A~200A | 매체: | 물 기름 가스 |
| 하이 라이트: | SS316 공기 작동되는 볼 밸브,50A 공기 작동되는 볼 밸브,가득 찬 항구 공기 작동되는 볼 밸브 |
||

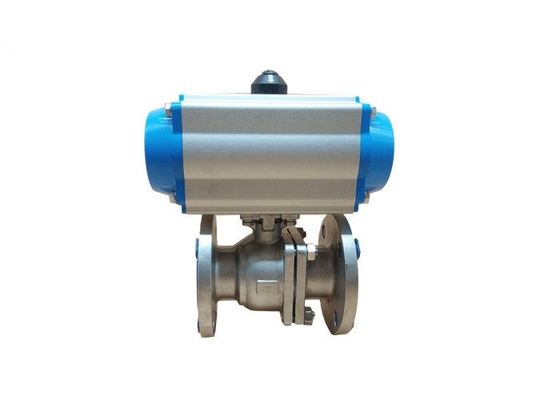

SS316 2PC 가득 찬 포트 에어 공기 작동되는 볼 밸브 Q641F JIS10K 50A
매개 변수
| 전원 공급기 | AC220V |
| 신체 크기 | DN15-250 |
| 매체 임시 | -80' C~160' Ｃ (어떤 동상.) |
| 운영 압력 | PN1.0~2.5(MPa) |
| 동작 모드 | 4-20mA 신호 입력 피드백, 0-90' 회전 |
| 액션 시간 | 4~30S |
| 본체 접속 | 플랜지 |
| 본체 소재 | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| 봉인한 재료 | PTFE |
| 작동기 소재 | 주조 알루미늄 합금 |
| 적용 가능한 매체 | 시와 알칼리성이, 소금, 염화물 가스, 증기, 원천수, 광산 펄프와 펄프지, 왕수, 산화제, 환원제, 부식성인 화학 물질 액체. |
상술
장점
1. 소형 사이즈와 경량의 구조
2. 믿을 만한, 긴 지속성 성능
3. 작동기 구조에 대한 표준 입력 라인 또는 교차하는 탑재 밸브
4. 스프링-리턴 디자인은 50 psi만큼 낮게 에어 서플라이를 수용합니다
5. 스테인레스 강 외부 정비와 FKM O-벨소리 표준
6. 작동기 축에 대한 직접적 밸브봉 결합은 반발을 최소화합니다
7. 매뉴얼 오버라이드 표준
적용 가능한 뛰어난 매체
| 매체 상태 | 매체 임시. | 중간 압력 | 매질 특성 | 중간 농도 | 매체명 |
| 액체 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식, 높은 물에 씻겨 나간 곳은 날카로와집니다 | 언리미티드 | 시와 알칼리성이, 소금, 염소, 증기, 원천수, 광산 펄프, 펄프지, 왕수, 산화제, 환원제. |
| 가스 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식, 높은 물에 씻겨 나간 곳은 날카로와집니다 | 언리미티드 | |
| 유동적이고 단단하 혼합 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식, 높은 물에 씻겨 나간 곳은 날카로와집니다 |
<60> |
기술 데이터
아니오 명령하는 단동식 공압식 발동자.
| DN (밀리미터) |
Ｄ | D1 | D2 | Ｄ | Ｋ | Ｍ | Ｌ | 비 | Ｆ | H1 | H2 | L1 | L2 | 중량 킬로그램 |
| 15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
| 20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
| 25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
| 32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
| 40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
| 50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
| 65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
| 80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
| 100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
| 125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
| 150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
| 200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
| 250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
| 300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
| 350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
JIS 표준 볼 밸브 매개 변수(15A~200A)
| 압력 | 사이즈 | φD | Ｌ | φE | φB | φC | Ｔ |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 |
이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합
더 많은 선택
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 밸브 마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 작동기 | 1) 단동식 (스프링 리턴) 2) 이중 작동 | |||
| 부속물 | 1) 리밋스위치 2) 솔레노이드 밸브 3) 필터 4)포지셔너 | |||
