제품 상세 정보:
|
몸 물자: | CF8 | 좌석 물자: | PTFE |
---|---|---|---|
힘: | 두 배 행동 | 연결: | 두 배 플랜지 |
압력: | PN16 | 벨브 구조: | 2개 부분 |
하이 라이트: | 공압 밸브를 행하는 DIN 두배,PN16 공압 제어 밸브,공압 밸브를 행하는 PN16 두배 |

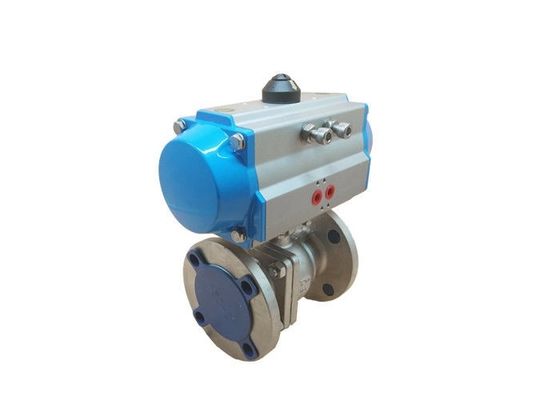

2 방법 스테인레스 강 공압을 행하는 DIN 두배는 DN50 플렌지 말단을 밸브를 답니다
기술
이 공기가 들어 통제된 2 방법 볼 밸브는 손으로 제어 밸브와 비교하여 당신의 시스템에 자동화의 증가를 고려합니다. 볼 밸브는 100 밀리미터 지름을 가지고 있고, -20부터 180' C까지 액체와 가스에 적합합니다. 공압식 발동자는 8개 바에서 토크의 354 Nm을 생성할 수 있지만, 그러나 그것이 6의 제어 압력 기간을 가지고 있습니까 ? 10개 바. 볼 밸브는 언론을 운반하는 배관 / 호스 주입에 그것을 연결하기 위한 G 4 " 스레드를 가지고 있고 Kv 가치가 1230년 m3입니다. 작동기는 두배로 믿을 만한 알루미늄 랙-피니언 기어식 회전 운용으로 작동하고 있습니다. 작동기가 양극 산화된 알루니늄 하우징과 알루미늄 커버를 가지고 있는 반면에, 볼 밸브는 스테인리스강 하우징과 PTFE 밀봉을 가지고 있습니다. 맥시멈 미디어 압력은 63개 바입니다. 볼 밸브는 철저한 세정을 고려하는 3가지 소편 설계입니다. 나무르 VDI / VDE 3845 연결 점은 작동기 위에 직접적으로 1/4 " 나무르 솔레노이드 밸브를 탑재하거나 G 1/4를 이용하여 공기 호스를 연결시키기 위해 이미 작동기에 있습니다 ". 또한, 위치 조정 또는 리밋 스위치 박스는 VDE 3845 VDI /에따르면 작동기의 상부에 설치될 수 있습니다. 작동기는 ISO 5211 F10 플랜지 (22 밀리미터)을 통해 볼 밸브에 설치됩니다. 의회는 증명된 아텍스이 (EX II 2GD C)과, 그러므로 잠재적으로 폭발적 환경에서 사용될 수 있습니다.프로들 :직접적으로 맞춤과 배관을 감소시키기 위해 나무르 솔레노이드 밸브를 탑재하는 능력.상부 위의 기계 표시기는 밸브 position.ATEX (EX II 2GD C)이 폭발성 환경을 위해 증명했다는 것을 보여줍니다.전기 버전 보다 투자비를 낮추세요.빨리 opening/closingDouble 연기는 싱글 작용 작동기 보다 더 큰 제어를 고려합니다. 볼 밸브는 철저한 세정을 고려하는 3가지 소편 설계입니다.제한 스위치 박스를 갖추고 있을 수 있습니다.콘 :두배 행하기 싱글 작용 작동기 보다 더 압축된 공기를 이용합니다. 그것은 압축 공기 시스템과 솔레노이드 밸브가 급기를 제어하도록 요구합니다.
상술
장점
1. 소형 사이즈와 경량의 구조
2. 믿을 만한, 긴 지속성 성능
3. 작동기 구조에 대한 표준 입력 라인 또는 교차하는 탑재 밸브
4. 스프링-리턴 디자인은 50 psi만큼 낮게 에어 서플라이를 수용합니다
5. 스테인레스 강 외부 정비와 FKM O-벨소리 표준
6. 작동기 축에 대한 직접적 밸브봉 결합은 반발을 최소화합니다
7. 매뉴얼 오버라이드 표준
기술 데이터
아니오 명령하는 공압식 발동자가 두배로 작동합니다.
두배 연기 |
모델 부정 | 토크(5.5Bar) |
ACT 042D | 8.4Nm | |
ACT 050D | 18.3Nm | |
ACT 063D | 32.2Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
ACT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478Nm | |
ACT 160D | 624Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
DIN PN16 볼 밸브 매개 변수(DN15~DN200)
PN(mpa) | DN | L | φE | φB | φC | T | F |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합
더 많은 선택
표준 | ANSI | GB | JIS | DIN |
압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
밸브 마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
작동기 | 1) 단동식 (스프링 리턴) 2) 이중 작동 | |||
부속물 | 1) 리밋스위치 2) 솔레노이드 밸브 3) 필터 4)포지셔너 |
