제품 상세 정보:
|
| 몸 물자: | CF8 | 좌석 물자: | PTFE |
|---|---|---|---|
| 힘: | 스프링 리턴 작동기 | 연결: | 두 배 플랜지 |
| 벨브 크기: | 1/2 " ~8" | 매체: | 물 기름 가스 |
| 하이 라이트: | CF8 신체 공기 작동되는 볼 밸브,플랜지 공기 작동되는 공 Valve,8 " 공기 작동되는 공 밸브알베 |
||

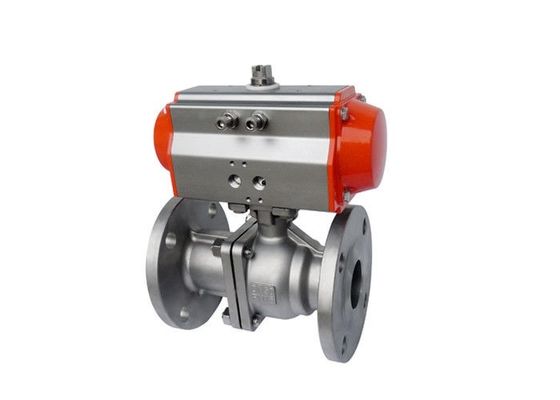

플랜지 산업적 공기 작동되는 볼 밸브 SS 급수 조절 밸브 WCB 교차로
기술 :
우리로부터의 선택이 유량의 개시와 정지를 자동화할 수 있도록 도와 주는 작동되는 볼 밸브와 작동되는 나비형 밸브. 솔레노이드와 연결될 때, 공압식 발동자는 또한 실린더를 이동하기 위한 토크 또는 작은 전기적 디바이스를 일으키기 위한 충분 토크를 생산할 수 있습니다. 고장 안전 설계를 만들기 위해, 원 디렉션에서 밸브를 운영할 수 있도록 도와 주기 위한 에어를 이용하고, 역 방향에서 작동하는 것을 돕기 위해 상승하는 스프링-리턴 작동 밸브를 고려하세요.
상술
장점
1. 작동하고, 열리고 90을 회전시킨 한 매우 떨어지기 위한 완전 개방으로부터, 빨리 마감되도록 쉽 ', 장거리 위에서 제어되도록 쉽습니다.
2. 유지는 편리하고, 볼 밸브가 구조물에 단순하고, 밀봉 링이 일반적으로 활동적이고, 분해되고 대체하는 것은 편리합니다.
3. 완전히 열리거나 완전히 닫힐 때, 볼과 밸브 자리의 밀봉면은 매체로부터 고립됩니다. 매체가 지나갈 때, 그것은 밸브의 밀봉면의 부식을 야기시키지 않을 것입니다.
기술 데이터
아니오 명령하는 공압식 발동자가 두배로 작동합니다.
| 두배 연기 |
모델 부정 | 토크(5.5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18.3Nm | |
| ACT 063D | 32.2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
볼 밸브 매개 변수(DN15~DN200)
| PN(mpa) | DN | Ｌ | φE | φB | φC | Ｔ | Ｆ | N-φh | Ｈ |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합
더 많은 선택
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 밸브 마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 작동기 | 1) 단동식 (스프링 리턴) 2) 이중 작동 | |||
| 부속물 | 1) 리밋스위치 2) 솔레노이드 밸브 3) 필터 4)포지셔너 | |||
