제품 상세 정보:
|
| 몸 물자: | CF8 | 좌석 물자: | PTFE |
|---|---|---|---|
| 힘: | 스프링 리턴 작동기 | 연결: | 두 배 플랜지 |
| 벨브 크기: | 1/2 " ~8" | 매체: | 물 기름 가스 |
| 하이 라이트: | 단동식 공압은 3 웨이 밸브에 작용했습니다,한 개의 행한 공압 온 - 오프식이 밸브,ISO5211 공기 온 - 오프식이 밸브 |
||

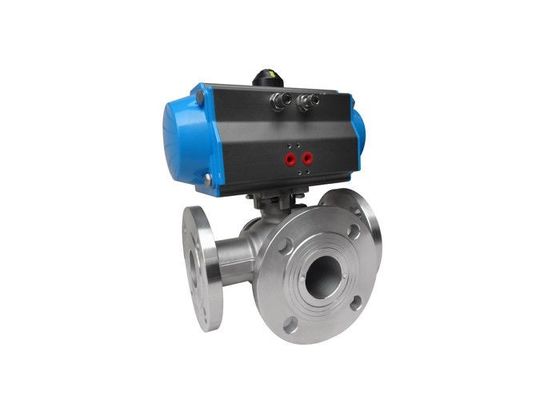

스프링 리턴 단동식 공기 작동되는 3개 웨이 밸브 온 - 오프식이 밸브
상술
장점
1. 유체저항, 동일 길이와 파이프 저항계수는 똑같습니다.
2. 단순 구조, 작은 사이즈, 경량.
3. 가깝고 믿을 만한 접시형 밸브 밀폐면 물질은 넓게 플라스틱, 봉합을 사용했고, 넓게 진공 시스템에서 사용되었습니다.
4. 열리고 신속히 마감되면서, 작동하도록 쉽고 완전히 열린으로부터 완전히 닫힌 한 회전 90 ', 리모콘을 용이하게 하고.
5. 손쉬운 유지보수, 단순한 볼 밸브, 밀봉은 일반적으로 활동입니다, 이동 대체가 더 편리합니다.
6. 완전히 열리거나 완전히 닫힌 것에서, 매체를 통하여, 밀봉면과 유전체 분리 볼과 석은 접시형 밸브 밀폐면의 부식을 야기시키지 않을 것입니다.
기술 데이터
아니오 명령하는 단동식 공압식 발동자.
| 모델 부정 | 토크(6Bar) | |
| 열기 | 마감 | |
| ACT 050S | 13.2Nm | 6.7Nm |
| ACT 063S | 24.1Nm | 11.1Nm |
| ACT 075S | 47.7Nm | 22.1Nm |
| ACT 090S | 73.1Nm | 36.7Nm |
| ACT 100S | 109Nm | 50.7Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379Nm |
| ACT 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
150LB 볼 밸브 매개 변수(1/2 ~8 )
| 압력 | 사이즈 | φD | Ｌ | φE | φB | φC | Ｔ | Ｆ |
| Class150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2" | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합
더 많은 선택
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 밸브 마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 작동기 | 1) 단동식 (스프링 리턴) 2) 이중 작동 | |||
| 부속물 | 1) 리밋스위치 2) 솔레노이드 밸브 3) 필터 4)포지셔너 | |||
