제품 소개탄력있는 자리가 주어진 게이트 밸브

바닷물을 위한 PN10 DN40 탄력있는 앉아 있는 문짝 밸브

제가 지금 온라인 채팅 해요

바닷물을 위한 PN10 DN40 탄력있는 앉아 있는 문짝 밸브

바닷물을 위한 PN10 DN40 탄력있는 앉아 있는 문짝 밸브
바닷물을 위한 PN10 DN40 탄력있는 앉아 있는 문짝 밸브 바닷물을 위한 PN10 DN40 탄력있는 앉아 있는 문짝 밸브

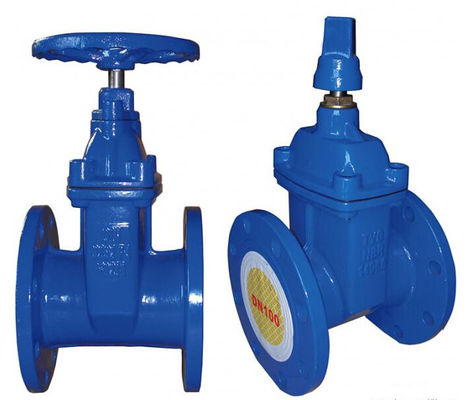

큰 이미지 :  바닷물을 위한 PN10 DN40 탄력있는 앉아 있는 문짝 밸브

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OEM
인증: WRAS / UL / CE / FM / ISO 9001
모델 번호: OEM
결제 및 배송 조건:
최소 주문 수량: 1대 세트 / PC
가격: USD 10 ~ 10,000 /pcs
포장 세부 사항: 내구성강화 합판 건은 바다 배달에 적합하고, 상품을 보호합니다
배달 시간: 지불 뒤에 있는 25 일 이내에
공급 능력: 99,000 PC / 달

바닷물을 위한 PN10 DN40 탄력있는 앉아 있는 문짝 밸브

설명
사이즈: DN40에서부터 DN 1200년 압력: PN10, PN 16
길이: DIN F4 / F5 또는 BS5163A 온도: -20 ~ 80 C
신체: 연성 주철 GGG40, DI GGG 50은 철 GG25를 던졌습니다 쐐기: 주물 도금 EPDM / NBR
플랜지: DIN 3352, JIS 10 K, EN 7005.2 시험: 2.4Mpa까지 시험 강도
하이 라이트:

DN40 탄력있는 앉아 있는 문짝 밸브

,

바닷물을 위한 탄력있는 앉아 있는 문짝 밸브

,

PN10 탄력있는 앉아 있는 문짝 밸브

식수, 바닷물을 위한 탄력있는 앉아 있는 문짝 밸브를 코팅하는 에폭시 분말



A. 줄기 봉합


세꾸러미 독립적 스템 실이 3중 안전성을 제공합니다 :


오우 NBR 와이퍼 링이 바깥에서으로부터 때에 대하여 보호합니다.


오우 4 NBR O-벨소리를 견디는 폴리아마드가 갈바닉 부식에 대하여 보호합니다.


오우 epdm 고무 멘체트 봉합이 흐름에 주요 하이드롤식 실의 역할을 합니다.


B. 신체 / 보닛 연결


밸브 본체와 보닛의 유일한 국회는 오래가는 밀착도를 보증합니다 :


오우 라운드 러버 보닛 가스킷이 그것을 방지하여 밸브 보넷에서 휴회와 일치합니다

대기압의 급변에 의해 파열되는 것으로부터.


오우 스테인레스 강 보닛 볼트가 밸브 보넷에서 원추형으로 넓히고, 둘러싸입니다

보닛에 의해 속건성 접착제로 패킹을 하고 밀폐했습니다. 그러므로 부식의 어떤 위험이 없습니다

볼트가 매체 또는 나라에 노출되지 않는 것처럼.



C. 쐐기 핵심


고정된 필수적 쐐기 핵심은 그러므로 움직일 수 있는 밸브부의 수를 감소시킵니다

부식과 오작동의 더 리스크를 최소화하기. 쐐기 핵심은 합니다
윤활능과 탈아연화 저항하는 놋쇠가 최적의 적합함을 제공합니다

녹슬지 않는 시추봉으로.


D. 가황처리된 쐐기


유연한 철심은 물 승인된 epdm 고무를 마시는 것과 함께 완전히 경화됩니다

내부로 그리고 외부적으로.



어떤 철의 부분도 매체와 우수한 고무 경화를 향하고 있지 않습니다

충돌 바로 밑에 천천히 나아가는 부식을 방지합니다.



쐐기에서 그리고 밸브 본체에 가이드들은 균등한 닫힘을 보증합니다

고압.



가이드들이 줄기의 오버로딩을 방지한 것처럼, 안전한 운영은 보증됩니다.



쐐기는 큰 관통 보어를 가지고 있고 정체된 핵심에서 어떤 공동도 거기로서 있지 않습니다

물 또는 불순물은 오염을 수집하고 야기시킬 수 없습니다.



설계 특성 :


축의 가스킷 O-링 - 건조 스레드 - 압력 하에 있는 치환성.


전조나사와 태도와 스테인레스 강 축.


전체 표면은 대치할 수 있는 가늘고 긴 너트와 쐐기를 고무를 입혔습니다.


풀 보어와 문짝 밸브.


모든 부분은 부식에 대해서 보호됩니다.





WRAS로, EN 1074-1과 2 / EN 1171에 대한 탄력있는 앉아 있는 문짝 밸브는 EPDM을 승인했습니다
고무 부분.


GJS-500-7 (GGG-50)의 신체와 보닛. 고정용 쐐기 핵심과 연성 주철의 쐐기,

완전히 epdm 고무에 의해 가황처리됩니다. 스테인레스 강 분의 줄기. 전조나사와 13% Cr
그리고 쐐기는 벨소리를 막습니다.



나일론 태도와 epdm 고무 멘체트와 NBR에서 4 O-벨소리로 밀폐하는 줄기

와이퍼 링. 홈에서 EPDM 보닛 가스킷, 더에 의해 둘러싸인 원추형으로 넓힌 보닛 볼트

보닛은 속건성 접착제로 패킹을 하고 밀폐했습니다. 소켓은 EPDM 이 유럽 밀봉 링과 적합했습니다

충돌.


내부로 그리고 외부적으로 DIN 30677-2와 GSK 지침에 코팅하는 에폭시.








밸브 게이트 또는 폐쇄 구조재는 일반적으로 주철 재질로 만들어진 쐐기 형태입니다

고압과 높은 유량 조건에 적합하기 위해 충분히 울퉁불퉁하기 위해.





레질리언트 시트 문짝 밸브에서, 밸브 쐐기의 외부 표면은 탄성중합체로 코팅됩니다

그렇게 기밀성 밀봉이 고상한 운영 압력에 편평하게 한 제안에 관해 물질적입니다.





밸브 쐐기는 밸브를 진보시키거나 수축시키기 위해 나사형 스템을 돌림으로써 운영됩니다

밸브 하우징의 수로 이내에 쐐기.





밸브 폐쇄에, 모서리 위의 탄성 소재는 내부의와 기밀성 밀봉을 형성합니다

밸브 본체의 표면. 밸브 운용 체계에서 때 또는 다른 오염은 이어질 수 있습니다

쐐기 또는 다른 오작동의 미완료 실링.



현재 발명의 또 다른 물질은 A를 가지고 있는 레질리언트 시트 문짝 밸브를 제공하는 것입니다

건축 동안 또한 도입되거나 밸브로 옮겨진 제품 이내에 비말 동반된 오염의 해로운 효과를 즉시 극복하는 개선된 쐐기 연산자 시스템.



더를 연구하는 것으로부터 분명하게 될 현재 발명의 여러가지 물건

첨부된 기술과 그림은 밸브를 포함하는 밸브 배치에 제공됩니다

밸브 통로 이내에 물 통로와 밸브 자리를 규정하는 주택.





밸브 쐐기는 운영의 방향을 따라 하우징 통로 이동 이내에 처분했습니다

밸브를 통하여 물의 흐름을 차단하기 위한 밸브 자리에 접한 폐쇄 위치 사이에

통로와 밸브 통로를 통하여 물의 흐름을 허락하는 오픈 포지션.





한 쌍의 멍해진 떨어져 있는 트랙은 쐐기의 양측에 밸브 하우징 이내에 배치됩니다

그리고 운영의 방향을 따라 연장되세요. 한 쌍의 반대하는 날개는 밸브 쐐기를 계속했습니다,

각각 트랙에서 이동하세요. 밸브봉은 밸브 열림과 밸브 폐쇄 위치들 사이에 정반대 왕복 방향에서 밸브 쐐기를 밸브 쐐기 움직임에 연결했습니다.





롤러는 트랙과의 계약을 회전시캐서 나는 옮겨지고 스크레이퍼 날이 있습니다

트랙으로부터 오염물을 긁어 모으기 위한 롤러를 인접한 날개에 가지고 다닝습니다.





트랙은 라이너와 함께 제공될 수 있습니다. 날개가 롤러 없이 제공되면 때문에

조명 부하 애플리케이션, 예를 들면, 트랙은 오히려 라이너 없이 제공됩니다.





가벼운 로딩 상태는 수평적으로 향한 것의 최대 한도에 예를 들어 발생할 수 있습니다

밸브 배치. 그러나, 바닥에 무거운 적재 조건 하에

수평적으로 오퍼레이티드 밸브 배열 끝, 날개가 제공된다는 것이라고 선호됩니다

부하 베어링 롤러로.





이 경우에, 트랙이 일반적으로 u-형태이 라이너를 갖춘다는 것이라고 또한 선호됩니다

단면과 스테인레스 강과 같은 울퉁불퉁한 소재로 만들었습니다.



상술 :



부정

파트 명칭

재료

1

신체

구상 흑연 주철

2

쐐기

구상 흑연 주철 + EPDM

3

줄기 핵심

ZCuAl10Fe3 포금

4

가스킷

EPDM

5

보닛

구상 흑연 주철

6

패킹마개 가스킷

ZCuAl10Fe3 포금

7

줄기

2Cr13 S.S.x 20Cr13

8

패킹마개

구상 흑연 주철

9

충돌 와이퍼

EPDM / NBR

10

손조작-핸들

구상 흑연 주철




특징





⊙ 분사알정리



분사알정리와 표면에 의해 완성된 보호한 표면은 매끄럽고 산뜻함입니다.





⊙ 평면고르기 자리



휴회를 위치시키지 않고 연속 구멍 방법을 매끄럽게 하시오 그러면 음란이 위로 필로 만들어지게 하는 것은 쉬운게 아닙니다.



즉시 액체를 만들기.





충돌로 치료한 ⊙



양쪽 안쪽이고 외부적인 것 고무 경화에 대한 고급 지식은 그리고 나서 하면서 코팅됩니다



탄력성에 대해 확신하 의 고무를 입히고, 정확한 기하학 차원을 확인합니다. 고무재질되고 유연합니다

 무쇠는 거의 함께 손을 밸브를 달지 않습니다. 이것은 장기간의 사용으로 인해 폴-오프를 회피할 수 있습니다.





⊙ 반대 부식



양쪽 안쪽이고 외부적인 것 레지스팅 부식의 능력을 강화하고 품질을 높이기 위해 논-톡식 분말 에폭시 수지로 코팅됩니다



상수도의.





⊙ 내구성강화



더 오래된 연성 주철 밸브는 객관에 의해 충돌된 후 파열하기 쉽습니다. 그것은 멈출 수 있습니다



결렬은 연성 주철의 좋은 기술 역량에 의존합니다 .





⊙ 세 ○ 밀봉 링



3 오우 - 벨소리로, 누출은 매우 감소될 수 있고 오우 - 벨소리가 있을 수 있습니다



압력으로 그리고 스토핑 물 없이 이 상태를 아래 대체했습니다. 공세 차축



마찰 저항을 감소시키고, 작동 토크를 낮춥니다. 그리고 그것은 스위치 밀봉일 수 있습니다



개시와 마감 없이 울리세요.





⊙ 엄격한 라운드 본체



신체가 1분마다 설립된다고, 엄격한 평면 도형 설계 규칙은 없이 밸브의 안쪽 봉합을 보증합니다



어떠한 절차.





⊙ 경량



이 신체는 연성 주철로 만들어집니다, 그것이 늙은이 보다 20%-30% 라이터입니다. 쉽게 고정에와



서비스.





애플리케이션 : 이 밸브는 그와 같은 것에 고정을 열거나 마무리해서 넓게 액체성 파이프에 해당되었습니다

 물, 하수 처리, 전력, 에너지학 파이프, 화학, 선적, 에너지 원들 등.




해당 규격

⊙ 미국 표준
 ANSI / AWWA C509에 대한 디자인
 ASME B16.10-2000 (ISO 3 시리즈)에 대한 직접적이 차원
 SME / ANSI B16.42-1998에 대한 플랜지와 드릴링




⊙ 영국 표준 (규격)
 BS5163,BS5150에 대한 디자인
 BS5163 (ISO 3 series,ISO19 시리즈)에 대한 직접적이 차원
 BS4504 part1(EN1092)에 대한 플랜지와 드릴링




⊙ 독일 표준
 DIN3352에 대한 디자인
 DIN3202 (F4에 대한 직접적이 차원 :ISO 14 시리즈 ;F5 : ISO 15 시리즈)
 BS EN1092에 대한 플랜지와 드릴링

애플리케이션 : 이 밸브는 그와 같은 물에서 고정을 열거나 마무리해서 넓게 액체성 파이프에 해당되었습니다,



하수 처리, 전력, 에너지학 파이프, 화학, 선적, 에너지 원들 등.
