제품 상세 정보:
|
재료: | AISI 304 316L | 사이즈: | 1/4" - 4개 |
---|---|---|---|
접속 형태: | 세 배 죔쇠/용접하는 | 불순물: | T304 또는 T316L |
표준: | 3A ASME BPE | 좌석: | EPDM 또는 실리콘 |
하이 라이트: | T304 공기 조종된 나비형 밸브,공압식 발동자 트리 클램프 나비형 밸브,1.5 " 트리 클램프 나비형 밸브 |

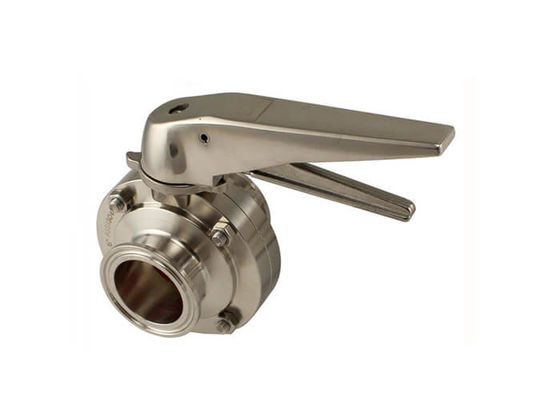

공압식 발동자와 SS 나비형 밸브, 석유를 위한 1.5 인치 나비형 밸브
전형적인 애플리케이션 :
위생적 나비형 밸브는 식품, 낙농업, 먹구름, 약품과 음료 산업에, 격리와 제어를 위한 보편적 밸브입니다. 이러한 나비형 밸브는 쉽게 에아심인드 전자 제어 상부에 결합되는 SS 작동기에 의해서 자동화되도록 설계됩니다. 다른 자동화 선택은 또한 특별한 요청에 다른 펜타르 랙 앤 피니언 작동기로 만들어질 수 있습니다.
식료품
먹구름과 디스틸링과 포도주 제조
낙농업
약품
화학 약품 처리
물 여과 작용
직물 염색 & 건조
풍미와 방향
잉크 & 페인트
아니오. | 부분의 이름 | 재료 |
1 | 스크루 | 스테인레스 강 304 |
2 | 좌측 밸브 | 스테인레스 강 304,304L,316,316L |
3 | 자리 | 식품 등급 충돌 |
4 | 나비형 플레이트 | 스테인레스 강 304,304L,316,316L |
5 | 우각 | 스테인레스 강 304,304L,316,316L |
6 | 핵심 | 스테인레스 강 304 |
7 | 핵심 | 스테인레스 강 304 |
8 | 키 | 스테인레스 강 304 |
9 | 스크루 | 스테인레스 강 304 |
10 | 접속 요크 | 스테인레스 강 304 |
11 | 스크루 | 스테인레스 강 304 |
12 | 연결 세트 | 스테인레스 강 304 |
13 | 공압 장치 | AT 공압식 발동자 시리즈 |
14 | 위치 표시기 | 플라스틱 |
재료 | AISI 304 / 304L (1.4301 / 1.4307) AISI 316L (1.4404) 청구하는 대로 다른 사람 |
사이즈 | DN10 - DN200 1 - 4 |
밀봉 | 실리콘 / EPDM / FKM / HNBR |
서피스 | 좋은 거꾸로 된 내부는 Ra에 청구하는 대로 < 0=""> 다른 사람을 올립니다 |
운영 압력 | DN10 - DN150 최대. 10 바 / 145 psi DN200 최대. 6 바 / 87 psi |
품질 보증 :
1. 재료는 정확히 제어하고 기계화했습니다.
2. 쉽게 용접됩니다
3. 빨리 위로 적합하세요
4. 강부식성 반대자
5. 긴 서비스 라이프
6. 안전 재고 시스템.
7. 잘 패키징됩니다
8. 빨리 전달됩니다
9. 표면가공도 : #180 Grit, #320 Grit
화학조성 :
요소 | 316L (wt%) |
C / 맥스. | 0.035 |
Mn / 맥스 | 2.00 |
P / 맥스 | 0.045 |
S / 맥스 | 0.005 - 0.017 0.005 - 0.017 |
Si / 맥스 | 1.00 |
Ni | 10.00 - 14.00 10.00 - 14.00 |
Cr | 16.00 - 18.00 16.00 - 18.00 |
Mo | 이용 불가능 |
Fe | 기본 어셈블리 언어. |
Cu | 이용 불가능 |
엔 | 이용 불가능 |
역학적 성질 :
등급 | 인장 강도 (Mpa) |
항복 강도 (Mpa) |
신장 (%) |
견고성 (로크웰B경도) |
316L |
≥485 |
≥170 |
≥35 |
|
