제품 상세 정보:
|
벨브: | CF8 | 공: | CF8 |
---|---|---|---|
좌석 물자: | PTFE | 사이즈: | 1/2 " ~8" |
표준: | ANSI | 구조: | 가득 차있는 항구 |
하이 라이트: | 150LB 스테인레스 강 플랜지된 볼 밸브,CF8 스테인레스 강 플랜지된 볼 밸브,ANSI 표준 플랜지된 볼 밸브 |

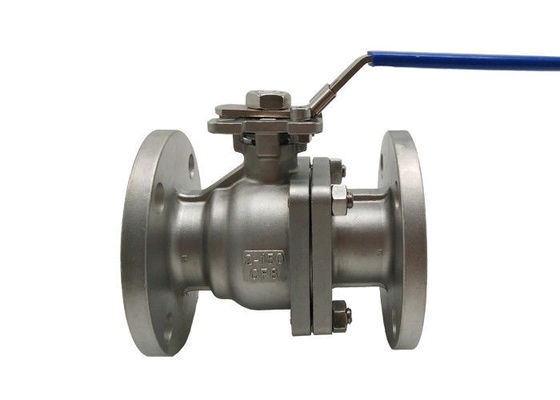

핸들에 의해 150LB CF8 스테인레스 강 플랜지된 볼 밸브 2 인치 작동을 분류하세요
상술
스테인레스 강 2 부분 가득 찬 항구 ANSI 150# 플랜지된 볼 밸브는 제너럴 캐미컬과 산업 적용을 위해 설계됩니다. 이러한 포위 주형 밸브는 1/4 회전 래치 쇄정 핸들과 낮은 오퍼레이팅 토크를 제공합니다. 제거중인 핸들은 산업 기준 ISO5211 다이렉트마운트 패드와 전기이거나 공압식 발동자의 쉬운 설치를 고려합니다. 이것은 정확성 축계 정렬을 보장하고, 추가적 브라켓과 결합에 대한 필요성을 제거합니다. 웨어와 압력과 온도 동요를 보상하면서, 3중 줄기 밀폐 설계는 라이브 로딩되고 셀프-아드쥐스트링. 모든 밸브는 API 598마다 시험됩니다.
비제한 흐름을 위한 가득 찬 항구
316 스테인레스 강철 본체, 공과 줄기세포
견딜수 있는 줄기를 분출하세요
RTFE 볼 좌석은 싸이클 수명을 연장하고, 토크를 감소시킵니다
생방송으로 로딩되는 3중 RTFE / 바이톤 스템 실 디자인
래치 쇄정 핸들 (맹꽁이 자물쇠로 잠글 수 있는)
작동기 준비된 ISO5211 다이렉트마운트 패드
안티 스태틱 디자인
압력 | 사이즈 | φD | L | φE | φB | φC | T | F | N-φh | H | H1 | W | M | P |
Class150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2" | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2" | 더 많은 상술, 자유로이 우리와 연락합니다 | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
간략하게 도입
떠있는 볼 밸브의 구조는 떠있습니다. 중간 압력의 작용에서, 볼은 어떤 치환을 발생시키고 유출 말단의 봉합을 보증하기 위해 유출 말단에 밀봉면에 대고 압박할 수 있습니다.
떠있는 볼 밸브가 단순 구조와 좋은 실링 성능을 가지지만, 그러나 작동 매체의 영향을 받은 볼의 하중이 모두 수단 밀봉 링으로 전송되어서 밀봉 링 소재 캔이 둥근 매체의 사용 하중에 견디는지 고려하는 것은 필요합니다. 이 구조는 넓게 매체와 저압이 볼 밸브에서 사용됩니다.
볼 밸브의 힘
1. 유체저항은 작고 풀 보어 볼 밸브가 거의 어떤 유동 저항과 함께 있지 않습니다.
2. 단순 구조, 작은 사이즈와 경량.
3. 그것은 밀봉 전면들을 2명 가지고 있고 볼 밸브의 밀봉면 물질이 넓게 다양한 플라스틱에서 사용되고, 좋은 실링 성능을 가지고 있고, 완전한 씰링을 달성할 수 있습니다. 그것은 또한 넓게 진공 시스템에서 사용되었습니다.
모델 선택
볼 밸브를 표류시키는 2PC 가득 찬 항구
표준 | ANSI | GB | JIS | DIN |
압력 | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
모델 | 1) 높은 플랫폼 모델 2) 핸들 모델 |
