| 모크: | 1대 pc |
| 가격: | negotiable |
| 표준 포장: | 합판 상자 |
| 배달 기간: | 7-30 일 일 |
| 지불 방법: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 용량: | 10000PCS/MOUTH |

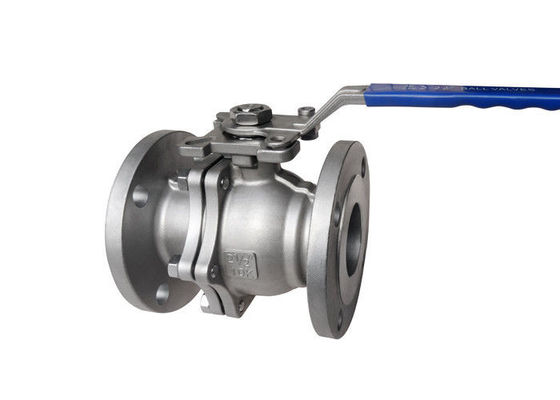

모터를 위한 JIS 20K 2PC 주강 볼 밸브 ISO5211 다이렉트마운트 패드
상술
볼 밸브
해당 규격 :
- 디자인과 생산 : ASME B16 . 34, API608
- 연결 : JIS B2212 ~ B213
- 테스트와 검사 : JIS B2003, API6D
- 표면 치수에 면하세요 : JIS B2002
크기 범위 :
- DN15 ~ DN200
정력 압력 :
- JIS 10K 20K
온도 범위 :
- - 20 'Ｃ ~ 185 'Ｃ
공 밸브 개방과 닫힘 부분 (공)은 밸브봉에 의해 가동되고, 밸브봉의 축의 주위를 회전합니다. 그것은 주로 파이프라인에서 중지하거나 매체를 켜는데 사용되고, 또한 유동적 규제와 통제를 위해 사용될 수 있습니다. 실용 신안은 소형 구조, 믿을 만한 씰링, 단순 구조와 편리한 유지라는 유리한 입장에 있고 밀봉면과 구면이 닫힌 상태에 종종 있으며, 그것이 쉽게 매체에 의해 잠식되지 않고, 작동하고 유지하기 쉽습니다.
| 압력 | 사이즈 | φD | Ｌ | φE | φB | φC | Ｔ | Ｆ | N-φh | Ｈ | H1 | Ｗ | Ｍ | Ｐ | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 자유로이 우리와 연락하세요 | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
애플리케이션
물, 용매, 산과 천연가스와 같은 일반적 작동 매체에 적합하 그러나 또한 산소, 과산화 수소, 메탄과 넓게 있는 에틸렌과 같은 가혹한 근무 조건과 매체에 적합한 채 다양한 산업에서 사용됩니다.
힘
1. 유체저항은 작습니다 : 스피어와 밸브 본체 사이의 접속 배관 중에 횡단면은 똑같고 둥근 도입이 원형 아크로 연결되고 매체가 스피어를 통과하고 유체저항이 작습니다.
2. 좋은 실링 성능 : 밸브 자리는 좋은 실링 성능을 달성하는 어떤 탄성 변형과 고강도와 PTFE 물질을 채택하고, 부속의 안정성을 보장합니다.
3. 긴 서비스 라이프 : 목 자료를 본 밸브코어와 빛은 오스테나이트계 스테인리스 강으로 만들어지고 밸브 시트 소재가 PTFE로 만들어지며, 그것이 좋은 부식 저항성을 달성하고 밸브의 서비스 수명을 연장할 수 있습니다.
모델 선택
볼 밸브를 표류시키는 2PC 가득 찬 항구
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 모델 | 1) 높은 플랫폼 모델 2) 핸들 모델 | |||
|
|
