제품 상세 정보:
|
| 재료: | TP316L 스테인리스 | 접속 형태: | 실을 꿴 Edns |
|---|---|---|---|
| 사이즈: | 2 | 불순물: | T304 또는 T316L |
| 표준: | 3A ASME BPE | 방식: | 나비 벨브 |
| 하이 라이트: | 2 " 위생적 나비형 밸브,풀 보어 위생적 나비형 밸브,EPDM 자리 위생적 나비형 밸브 |
||

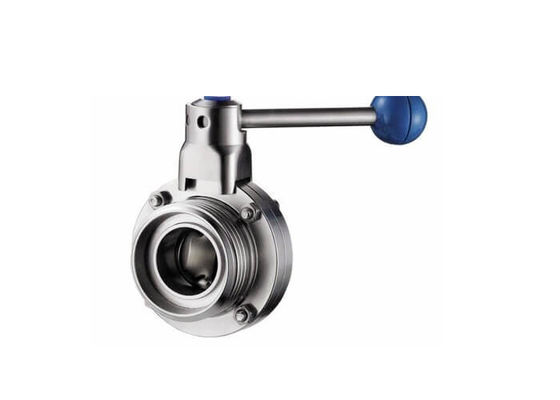

풀 보어 2 " 위생적 나비는 핸들 풀링, 매뉴얼 타입으로 밸브로 조절됩니다
특징 :
그것은 인 스레드 / 나사산 끝과 위생적 나비형 밸브가 넓게 격리와 제어를 위한 공정 배관 시스템에 사용한 매뉴얼 타입입니다. 이 나비형 밸브는 손으로 작동합니다.
상술 :
이용 가능한 사이즈 : 1/2 내지 4 (1/2, 3/4, 1, 1 1/2, 2, 2 1/2, 3, 4 ) ; DN15 - DN100 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
재료 : 밸브 본체와 디스크 소재는 316L, 304L과 316 물질이 요청하는 대로 이용 가능한 AISI 304 또는 AISI일 수 있습니다.
맥스. 압력으로 일하는 것 : DN25/1 -DN100/4를 위한 145psi (10bar) ; DN125/5 -DN150/6을 위한 116psi (8bar) ; DN200/8 -DN300/12를 위한 73psi (5bar).
온도 범위 : EPDM 자리, VMQ (실리콘) 자리와 -58 ~ 356' Ｆ (-50 ~ +180' Ｃ)과 14 ~ 248' Ｆ (-10 ~ 120' Ｃ).
작동 : 제품 사진으로서의 4 위치 핸들 풀링은 나타납니다
단 접속 : 스레드 / 스레드
표면 처리 : Ra 16 ~ 32 uin (0.4 ~ 0.8 um), Ra 32 uin은 채무 불이행입니다.
선택 :
밸브 본체와 디스크 소재는 316L, 304L과 316 물질이 요청하는 대로 이용 가능한 AISI 304 또는 AISI일 수 있습니다.
자리와 가스킷은 EPDM, VMQ (실리콘) 또는 바이톤 (FPM), FDA 21CFR177.2600에 따른 모두일 수 있습니다.
단 접속은 버트 용접될 수 있습니다, 실이 꿰인 위생적 3 클램프가 플랜지처리되었습니다, 아이 라인 또는 다른 사람 촉탁.
핸들 : 4 위치 핸들 풀링 ; 플라스틱 커버로 또는 순수한 스테인레스 강에서 다위치 핸들.
기술 :
| 강철 | 제품은 강철 부품을 축였습니다 | AISI 304 또는 316L | 물질 검사 보고서를 갖춥니다 |
| 다른 강철 부품 | AISI 304 | ||
| 실링 소재 | 표준 | EPDM | 모든 실링 소재는 FDA 21CFR117.2600에 따릅니다 |
| 선택 | VMQ / 바이톤 (FPM) | ||
| 압력 | 동작 압력 | ≤145psi (10bar) | |
| 에어 액츄에이터에의 공급 압력 | 70 ~ 116psi (5 ~ 8 바) | ||
| 온도 | 작동 온도 |
EPDM : 14 ~ 248' Ｆ (-10 ~ 120' Ｃ) VMQ (실리콘) : -58 ~ 356' Ｆ (-50 ~ +180' Ｃ) 바이톤 (FPM) : -22 ~ 428' Ｆ (-30 ~ +220' Ｃ) |
|
| 멸균온도 | 150' Ｃ (302' Ｆ)이 한계에 이릅니다. 20 분 | ||
| 표면 처리 | 표면 처리 안에서 | Ra 16 ~ 32 uin (0.4 ~ 0.8 um) | |
| 외면 처리 | Ra 32 ~ 64 uin (0.8 ~ 1.6 um) | ||
| 연결 | 단 접속 : 단접되, 위생적 클램프, 나선부인 끼워넣기형, 플랜지되, 아이 라인 또는 요청하는 대로 다른 사람. | ||
화학조성 :
| 요소 | 316L (wt%) |
| Ｃ / 맥스. | 0.035 |
| Mn / 맥스 | 2.00 |
| Ｐ / 맥스 | 0.045 |
| Ｓ / 맥스 | 0.005 - 0.017 0.005 - 0.017 |
| Si / 맥스 | 1.00 |
| Ni | 10.00 - 14.00 10.00 - 14.00 |
| Cr | 16.00 - 18.00 16.00 - 18.00 |
| Mo | 이용 불가능 |
| Fe | 기본 어셈블리 언어. |
| Cu | 이용 불가능 |
| 엔 | 이용 불가능 |
역학적 성질 :
| 등급 | 인장 강도 (Mpa) |
항복 강도 (Mpa) |
신장 (%) |
견고성 (로크웰B경도) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
품질 보증 :
1. 재료는 정확히 제어하고 기계화했습니다.
2. 쉽게 용접됩니다
3. 빨리 위로 적합하세요
4. 강부식성 반대자
5. 긴 서비스 라이프
6. 안전 재고 시스템.
7. 잘 패키징됩니다
8. 빨리 전달됩니다
9. 표면가공도 : #180 Grit, #320 Grit
애플리케이션 :
NYHAU의 스테인레스 강 위생 밸브는 다양한 제조업에 적용할 수 있습니다 :
1. 식료품
2. 낙농업
3. 포도주 & 양조장
4. 화장품
5. 약국
6. 생물공학
