제품 상세 정보:
|
몸 물자: | 스테인레스 강 | 좌석 물자: | PTFE |
---|---|---|---|
힘: | 스프링 리턴 작동기 | 연결: | BSP / BSPT / NPT |
구조: | 3pieces | 매체: | 물 기름 가스 |
하이 라이트: | BSPT 공기 작동되는 볼 밸브,1000WOG 공기 작동되는 볼 밸브,3PC 공기 작동되는 볼 밸브 |

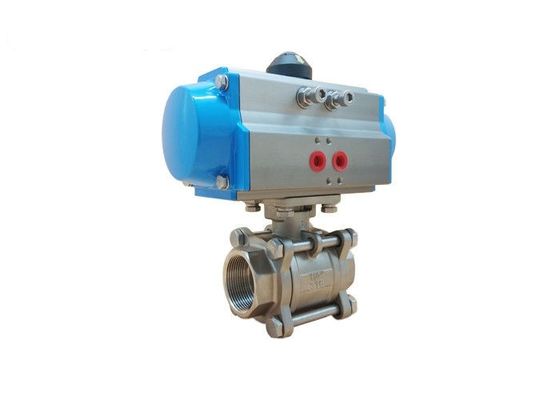

DN15 - DN100 스레드 BSPT 공기 조종된 볼 밸브 스테인레스 강 CF8M
상술
공압식 발동자는 주로 피스톤 또는 원동력을 기르는 진동판으로 구성됩니다. 그것은 기압이 진동판 또는 피스톤이 밸브봉을 이동하거나 밸브 제어 요소를 회전시키도록 강요할 수 있게 허락하는 실린더의 상단부에 항공을 보존합니다.
밸브는 약간 압력이 작동하고 보통 입력 힘을 두배로 하거나 3배가 되게 하도록 요구합니다. 더 크게 피스톤, 크게 출력 압력의 사이즈는 있을 수 있습니다. 더 적은 입력과 똑같은 공군들을 허용하면서, 급기가 낮으면 더 큰 피스톤을 가지고 있는 것 또한 좋을 수 있습니다. 이러한 압력은 파이프에서 물체를 압도하는데 충분합니다. 100 kPa 입력에, 당신은 쉽게 (1,000 파운드상) 소형차를 높일 수 있고 이것은 기초적 작은 공압 밸브 일 뿐입니다. 그러나, 줄기에 요구된 결과 힘들은 너무 크고 밸브봉이 실패하게 할 것입니다.
이 압력은 (플러그판을 보세요) 것을 또한 밸브 플러그에 연결되는 밸브봉으로 옮겨지고 밸브 기타 등등을 나비꼴로 폅니다. 더 큰 군들은 밸브가 이러한 군들을 넘어설 수 있게 허락하고, 그것이 내부를 흘리는 소재를 통제하기 위해 밸브 이동 부품을 이동할 수 있게 허락하기 위해 고압 또는 높은 플로우 파이프 라인에서 요구됩니다.
밸브 입력은 제어신호입니다 이것은 다양한 측정기에서 발생할 수 있고 각각 다른 압력이 밸브를 위해 다른 설정 포인트입니다. 전형적 표준 신호는 20-100 kPa입니다. 예를 들면, 밸브는 끊임없이 계속되는 외부 흐름과 다양한 유입 (작동기와 밸브에 따라 다르 ) 가지고 있는 용기에서 압력을 제어할 수 있습니다. 증압기는 용기에서 압력을 모니터링하고 20-100 kPa로부터 신호를 전송할 것입니다. 20 kPa가 어떤 압력이 있다고 의미하지 않는다고, 100 kPa는 전체 범위 압력 (송신기 조정점에 따라 다를 수 있는 ) 있다고 의미합니다. 압력이 용기에서 상승한 것처럼, 밸브가 하향이어서 공을 치고, 과잉 압력이 밖에 흐름을 통해 배출된 것처럼 용기에서 압력을 감소시키는 용기로의 흐름을 감소시킨 밸브를 마무리하기 시작하게 하는 송신기의 출력은 상승합니다, 압력의 이 증가가 밸브에 보내집니다. 직접 작동 절차라고 합니다.
장점
1. 스테인레스 강 볼 밸브
2. 높은 플로우 값
3. 높은 중간 압력
4. 긴 서비스 라이프
5. ISO 5211 피스톤판
기술 데이터
아니오 명령하는 단동식 공압식 발동자.
모델 부정 | 토크(6Bar) | |
열기 | 마감 | |
ACT 050S | 13.2Nm | 6.7Nm |
ACT 063S | 24.1Nm | 11.1Nm |
ACT 075S | 47.7Nm | 22.1Nm |
ACT 090S | 73.1Nm | 36.7Nm |
ACT 100S | 109Nm | 50.7Nm |
ACT 115S | 176Nm | 82Nm |
ACT 125S | 227Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379Nm |
ACT 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합
애플리케이션
이러한 공압 밸브가 몸체 유형과 크기의 범위에 이용할 수 있, 물질과 정력 압력이고 그들이 물, 가스, 증기, 석유, 식료품, 화학, 약품과 파우더에 이르는 대부분의 어플리케이션에 적합하기 때문에 공기 볼 밸브는 넓게 공기 작동 시스템에서 유동 차단과 제어를 위해 사용됩니다. 작동되는 볼 밸브는 그것을 통한 홀이 그것에 대한 에어 액츄에이터에 의해 운영된 줄기에 의해 1/4 회전을 통하여 운전되는 공 밸브 단부의 압축된 PTFE 좌석으로 일반적으로 밀폐한 채로 내부 공을 가지고 있습니다. 공기는 강건하고 울퉁불퉁하고 믿을 만한 작동 밸브가 상대적으로 저비용에 패키징한 볼 밸브 제안을 운영했고, 빠른 작업 시간을 제공하고, 끊임없이 운영될 수 있고, 적당한 곳에서 높은 순환 용도에 편안합니다.
모델 선택
3PC 스레드 공기 볼 밸브
상품 이름 | 3PC 스레드 볼 밸브 | |||
압력 | 1000WOG | |||
밸브 마트레셜 | CF8/SS304 | CF8M/SS316 | WCB | |
연결 | BSP / BSPT / NPT |
