제품 상세 정보:
|
| 몸 물자: | CF8 | 좌석 물자: | PTFE |
|---|---|---|---|
| 힘: | 스프링 리턴 작동기 | 연결: | 두 배 플랜지 |
| 벨브 크기: | 1/2 " ~8" | 매체: | 물 기름 가스 |
| 하이 라이트: | 공기인 이중 플렌지는 볼 밸브에 작용했습니다,DIN3337 공기 작동되는 볼 밸브,DIN3337 공기 볼 밸브 |
||

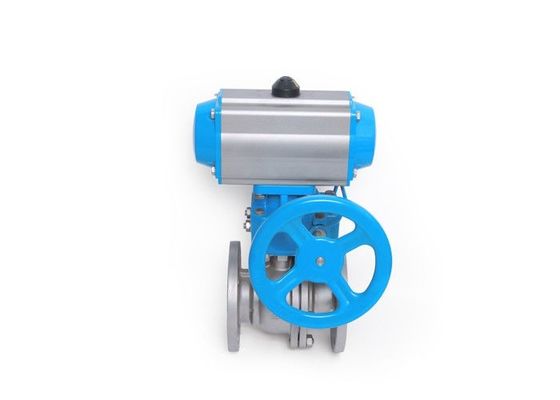

매뉴얼 오버라이드와 RF 플랜지 봄 공기 작동되는 볼 밸브 12 PC
특징 :
★ 우리의 공기가 들어 실행된 볼 밸브는고 정밀도, 마모 방지, 안전하고 믿을 만한 빈약한 수익금 뇌졸중으로 고급 품질 원료로 만들어집니다.
★ 공기 볼 밸브가 익숙한 세조각 복동 유압은 파이프라인에서 재료의 흐름을 통제하기 위해 밸브의 스위치를 제어합니다.
★ 그것은 스테인레스 강 304로 만들어지고, 그러므로 더 오래갑니다. 평활기 "을 위한 공항 칫수 2는 그러므로 흘러나옵니다.
스테인레스 강 배관계, 식량을 위한 순수한 생산 라인, 음료, 산업적 환경 보호와 더불어 의약품과 화학, 물 처리, 고층 빌딩, 등에 적합한 ★.
상술
장점
1. 소형 사이즈와 경량의 구조
2. 믿을 만한, 긴 지속성 성능
3. 작동기 구조에 대한 표준 입력 라인 또는 교차하는 탑재 밸브
4. 스프링-리턴 디자인은 50 psi만큼 낮게 에어 서플라이를 수용합니다
5. 스테인레스 강 외부 정비와 FKM O-벨소리 표준
6. 작동기 축에 대한 직접적 밸브봉 결합은 반발을 최소화합니다
7. 매뉴얼 오버라이드 표준
기술 데이터
아니오 명령하는 단동식 공압식 발동자.
| 모델 부정 | 토크(6Bar) | |
| 열기 | 마감 | |
| ACT 050S | 13.2Nm | 6.7Nm |
| ACT 063S | 24.1Nm | 11.1Nm |
| ACT 075S | 47.7Nm | 22.1Nm |
| ACT 090S | 73.1Nm | 36.7Nm |
| ACT 100S | 109Nm | 50.7Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379Nm |
| ACT 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
볼 밸브 매개 변수(DN15~DN200)
| PN(mpa) | DN | Ｌ | φE | φB | φC | Ｔ | Ｆ | N-φh | Ｈ |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합
더 많은 선택
| 표준 | ANSI | GB | JIS | DIN |
| 압력 | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| 밸브 마트레셜 | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| 작동기 | 1) 단동식 (스프링 리턴) 2) 이중 작동 | |||
| 부속물 | 1) 리밋스위치 2) 솔레노이드 밸브 3) 필터 4)포지셔너 | |||
