공기 작동되는 DN50 DN65 DN80은 볼 밸브에 실을 뀄습니다

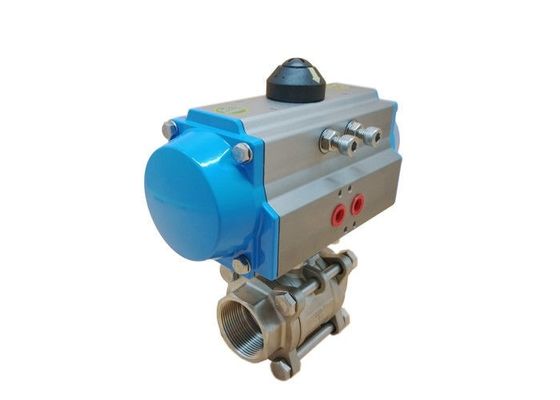

스테인레스 강 공기 작동되는 볼 밸브 3 부분 나선부 밸브 DN50 DN65 DN80

공압식 발동자
공압식 발동자는 밸브를 돌리도록 요구된 토크를 발생시키기 위해 압축된 공기에서의 압력을 이용합니다. 대부분의 1/4 회전 공압식 발동자는 토크를 발생시키기 위해 피스톤과 랙-피니언 기어식 기어 장치를 가지고 있습니다. 작동기 위의 흡입구 포트는 압축된 공기를 작동기에 도입합니다. 압축된 공기는 선형으로 피스톤을 이동하며, 그것이 랙에 첨부됩니다. 그러므로, 회전한 것 직선 운동을 변환하면서, 랙은 기어를 통하여 날개에 연결됩니다. 날개는 동시에 이 이동을 밸브봉으로 이송하며, 그것이 열리거나 그것을 마무리하기 위해 논의된 밸브의 볼을 돌릴 것입니다.

상술

• 랙 앤 피니언 디자인 회전식 분기는 공압식 발동자를 돌립니다
• 이중 작동 또는 스프링 리턴 버전
• 밸브로 조절되기 위한 ISO5211, DIN3337과 쉬운 설치를 위한 나무르 인터페이스가 스위치 박스와 포지셔너를 제한합니다
• 실내이고 야외 적용에 적합합니다
• 3Nm부터 13,024Nm (DA 버전)과 4Nm 내지 6,584Nm (SR 버전)까지 토크 출력
• 니켈 도금된 날개로 수용하는 알루미늄합금
• ± 5C의 트래벌 스톱 조정과 각 90을' 여행하세요
• -20C부터 +80C까지 2개 바에서 온도에 있는 8개 바까지! 운영 압력

장점

1. 소형 사이즈와 경량의 구조

2. 믿을 만한, 긴 지속성 성능

3. 작동기 구조에 대한 표준 입력 라인 또는 교차하는 탑재 밸브

4. 스프링-리턴 디자인은 50 psi만큼 낮게 에어 서플라이를 수용합니다

5. 스테인레스 강 외부 정비와 FKM O-벨소리 표준

6. 작동기 축에 대한 직접적 밸브봉 결합은 반발을 최소화합니다

7. 매뉴얼 오버라이드 표준

기술 데이터
 아니오 명령하는 공압식 발동자가 두배로 작동합니다.

이 볼 밸브로 사용할 수 있는 부속물
/ 꺼짐 상태 지표에
모든 표준에 나무르 표준 솔레노이드 밸브
공압 & 전기 공압 밸브 위치조절기
전동 가능한 매뉴얼 오버라이드
패널 보드에 있는 계속 / 꺼짐 상태 지시를 위한 리밋스위치
압력계와의 필터 + 규제 기관 조합

모델 선택
 3PC 스레드 공기 볼 밸브
