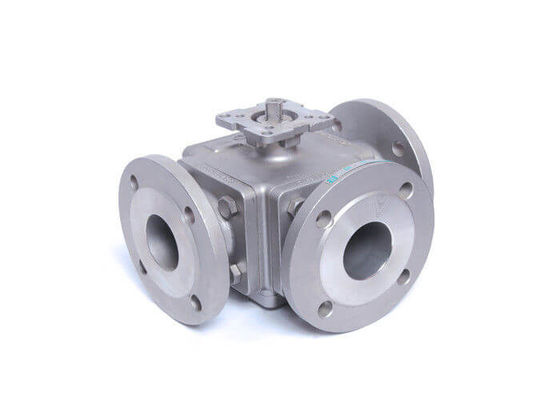

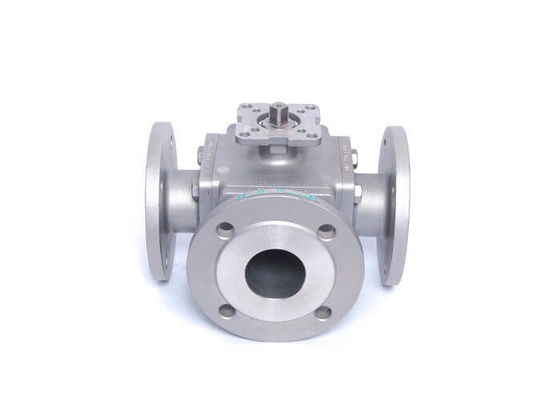

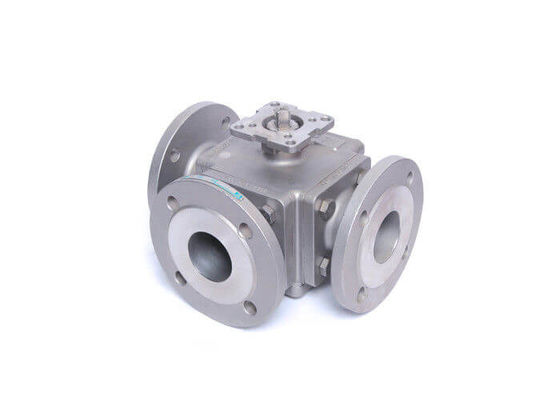

PN16 PN25 PN40 3 방법 WCB 플렌지 말단 볼 밸브

장착 패드와 작은 가득 찬 항구 3 방법 플랜지된 볼 밸브 사각 통체

천연가스, 정유, 식품, 석유화학제품 기타 등등을 포함하여 웨이퍼 볼 밸브는 넓게 일련의 경기장에서 사용되었던 DIN 3357 기타 등등인 API608, ASME B16.34,API6D에 따라 설계됩니다.로위이언 웨이퍼 단부 유동구 밸브는 "한 조각 몸매 구조설계입니다.이 밸브는 보통 저압 (150~300LB)의 서비스에서 사용되고, 공간 제한을 설치합니다

특징과 수익
가득 찬 ●는 항구를 포팅시키거나 감소시킵니다
● 화재 금고 설계와구성
● 파열 증명은 유래합니다
● 저토크 성능
볼 스템을 위한 ● 안티 스태틱 장치
● 선택적 잠금장치
● ISO 5211 톱 플랜지 (쉬운 자동화를 위한 장착 패드를 지시하세요)

크기 범위 :

- DN15 ~ DN200

정력 압력 :
- PN16 PN25 PN40
온도 범위 :
- -20' C~185' Ｃ

스레에-웨이 볼 밸브는 매체 플로우 방향을 위한 다른 스위칭 요구조건을 위해 Q44L 종류와 Q45T 종류로 분할될 수 있습니다.L-PORT 모델은 매체 플로우 방향의 스위칭을 실현할 수 있고 서로 직각일 수 있는 2개 채널이 연결되거나 마무리됩니다. t-포트 모델은 매체의 쪼개질 것 같거나 혼합된 흐름을 실현할 수 있고, 또한 매체 플로우 방향의 스위칭을 실현할 수 있을 뿐만 아니라, 서로에 3개 채널을 연결할 수 있고, 또한 어떠한 채널도 마무리하고 다른 2개 채널을 연결시킬 수 있습니다. 부속은 소형 구조, 아름다운 외양과 좋은 실링 성능의 특성을 가집니다.

애플리케이션

밸브는 주로 산업적 순환하는 급배수, 도시 급수와 방류에서 사용되 고층의, 배수와 파괴적 수격 작용의 제거를 줄이는데 사용된 펌프의 압축수 수단의 건물과 호텔이 파이프 네트워크의 안전한 운영을 보증합니다 . 환경적 요구를 매우 고려하도록 계획되게, 호텔, 주거용이 절전 기능을 완화하고 가지고 있다는 것을 어떤 진동, 어떤 소음, 원활한 운영도 보증하지 않습니다.

3 방식 볼 밸브의 힘

1. 유체저항은 낮고 저항계수가 파이프 렁스에와 동일합니다.

2. 구조는 체중에 크기와 빛에 단순하고 작습니다.

3. 그것은 소형이고 믿을 만하고, 좋은 실링 특성을 가집니다. 그것은 또한 넓게 진공 시스템에서 사용되었습니다.

4. 작전은 편리하고, 개방과 마감이 빠르고, 회전이 장거리 통제를 위해 편리한 가득 찬 개구부터 전체 폐쇄까지 90' 입니다.

5. 유지는 편리합니다, 볼 밸브가 단순 구조를 가지고 밀봉 링이 일반적으로 움직일 수 있고 분해와 대체가 상대적으로 편리합니다.

6. 완전히 열리거나 완전히 닫힐 때, 볼과 밸브 자리의 밀봉면은 매체로부터 고립되고 매체가 밸브의 밀봉면의 부식을 야기시키지 않습니다.

7. 고진공부터 고압까지 작은 것에서의 수 밀리미터에, 광범위한 적용은 극소수인 계량기까지 적용될 수 있습니다.
