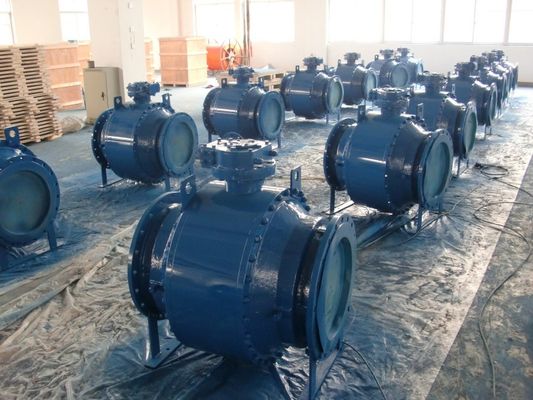

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브

제가 지금 온라인 채팅 해요

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브
부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브

큰 이미지 :  부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OEM
인증: API6D,API607
모델 번호: OEM
결제 및 배송 조건:
최소 주문 수량: 1대 pc
포장 세부 사항: Polywood 케이스
배달 시간: 2-15weeks
지불 조건: L/C, T/T
공급 능력: 년 당 20000 PC

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브

설명
사이즈: NPS 2 내지 60 압력: 150LB에 2500LB
온도 범위: -196C~300C 낮은 자제하는, 정상 온도와 고온 몸과 손질 물자: 주철강, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 CF8 CF8M
좌석 물자: PTFE, RPTFE, DEVLON, Molon의 엿봄, 금속 좌석 몸과 줄기 바다표범 어업: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), 나선형 부상 틈막이 (316SS+ 흑연) 패킹 (흑연, PTFE)
하이 라이트:

NPS 20 " 트러니언은 볼 밸브를 탑재했습니다

,

2500lb 트러니언은 볼 밸브를 탑재했습니다

,

연질 시이트 트러니언은 볼 밸브를 탑재했습니다

연질 시이트 측면 엔트리 트러니언 형태 볼 밸브





트러니언 측면 엔트리 볼 밸브 전형적인 애플리케이션은 가스 또는 원유 파이프 라인, 더 큰 크기 (최고 60까지 인치)와 더 높은 압력 수업 (ASME 4500 또는 API 15000psi)를 위한 것입니다. 본체 건설은 더 작은 크기 (최고 6까지 " RB)를 위해 2 또는 쓰리 피스일 수 있으며, 대형 차원을 위해 쓰리 피스. 원료는 각각 위조 또는 원심 주조일 수 있습니다. 재료의 넓은 범위 : 탄소강, 오스테니틱 또는 마르텐시틱 SS, 이중 통신 초중복 SS, 니켈계 합금. 기준으로서의 볼트로 체결된 신체가 특수 제품을 위한 신체를 용접했습니다 (특정 섹션을 보세요).

밸브 주요 기술적 특징은 반대 파열 줄기를 포함하고 밸브 자리가 3 다른 버전에 이용할 수 있어서 설계합니다 :

SPE (싱글 실린더 효과) : 자리는 단지 상류 압력에 의해 에너지가 공급됩니다 .
DPE (더블 피스톤 효과) : 좌석은 상류 압력에 의해 또는 몸 캐비티 압력에 의해 에너지가 공급될 수 있습니다 .
듀얼 (SPE 상류와 DPE 하류) : 2가지 의자 설계를 결합시키는 것 위쪽에 설명했다고, 이중 충돌벽은 의자 기밀 불량의 경우에 보장될 수 있습니다



볼 밸브형 디자인과 제조 직접적이 / 끝이 끝납니다 플랜지 치수 압력 온도 정격 검사와 테스트
분열 플랜지 볼 밸브 BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
고정 플랜지 볼 밸브 API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



주요 소재

본체 소재 트림 재 실링 소재 가스킷 / 포장
WCB/LCB/CF8/CF8M/CF3/CF3M,ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, 엿보기, 사람들, ETC.

그라파이트. PTFE, 사람들. ETC.















봉합 선택

연질 시이트 : 메탈 투 메탈 오링 씨일

믿을 만한 씰링 저토크 지정 고객들의 높은 것을 미립자로 만들도록 적용 가능한 단순 구조 믿을 만한 씰링

폭넓은 응용 저비용. 신뢰성과 낮은 토크 요구사항을 밀봉하는 배지 조건

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 0







화재 안전한 디자인

볼 밸브는 화재 안전한 시험의 100% 패스를 보증합니다. 오링 씨일과 금속 그라파이트 나선창 가스킷 를 경유하는 두가지 봉인한 디자인이 볼 밸브로서 적용됩니다. 밸브가 불 타고 있을 때, PTFE 좌석 밀봉, 가스킷, 오링 씨일, 고무 기타 등등과 같은 비금속 재료는 손상될 것입니다, 한편 금속 흑연 나선창 가스킷의 외층이 2차 씨일을 제공합니다. 연질 시이트가 태워질 때, 금속제 시트는 효과적으로 내부 누설과 외부 누출을 제어할 봄의 격려 하에 자동적으로 볼과 금속실을 형성할 것입니다. 밸브 설계는 완전히 API 607, API 6FA, BS 6755, JB / T 6899와 다른 표준에 맞습니다,

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 1



이중 블록 & 블리드 (DBB)

공이 폐쇄 위치에서 있을 때, 각각 좌석은 흐름과 체강 아래로 위로 / 사이에 동시에 독립적으로 프로세스 매체를 밀폐합니다, 그것이 배수와 배기 여닫개〔밸브]를 통하여 갇히는 캐비티 압력 (DBB)를 출혈시키는 것을 허락합니다. 이중 블록과 블리드 기능은 압박 하에 밸브를 분출시키고 의석이 적당히 밀봉하고 있다는 것을 검증하는 것을 가능하게 합니다.

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 2











이중 소자 분리막 & 블리드는 (미끼로 낚습니다)

둘다 체강에서 만큼 잘 상류이고 하류로 흐른, 더블 피스톤 영향 좌석, 중간 압력이 공에 대한 시트 링을 추진하는 결과로서 생기는 공세를 만듭니다, 더블 피스톤 영향 시트 링과 밸브는 공동 압력 감소가 과압력의 증강을 체강에서 감소시키도록 요구합니다.

부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 3



공은 칫수 4 " &smaller를 위해 트러니언과 줄기에 의해 고쳐집니다.      칫수 6과 " 크을 위한 트러니언 플레이트 지지체



부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 4









부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 5부드러운 자리 2500lb NPS 20 " 트러니언 말 탄 볼 밸브 6
