제품 상세 정보:
|
| 사이즈: | 크기: 60"에 NPS 2" | 압력: | 150LB에 2500LB |
|---|---|---|---|
| 온도 범위: | -196℃~300℃ 낮은 temperatue, 정상적인 온도 및 고열 | 몸과 손질 물자: | 주철강, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 CF8 CF8M |
| 좌석 물자: | PTFE, RPTFE, DEVLON, Molon의 엿봄, 금속 좌석 | 몸과 줄기 바다표범 어업: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), 나선형 부상 틈막이 (316SS+ 흑연) 패킹 (흑연, PTFE) |
| 하이 라이트: | 300LB 트러니언은 볼 밸브를 탑재했습니다,PTFE 자리 트러니언은 볼 밸브를 탑재했습니다,BW는 트러니언 말 탄 볼 밸브를 마칩니다 |
||

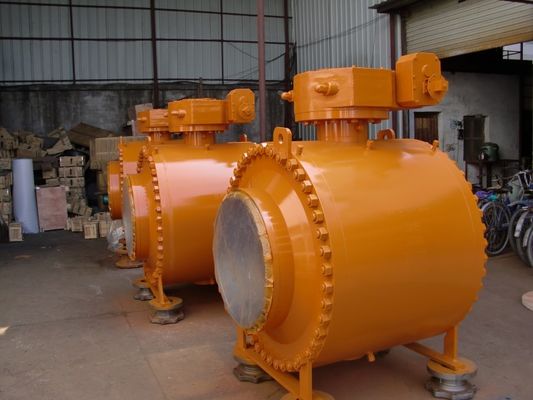

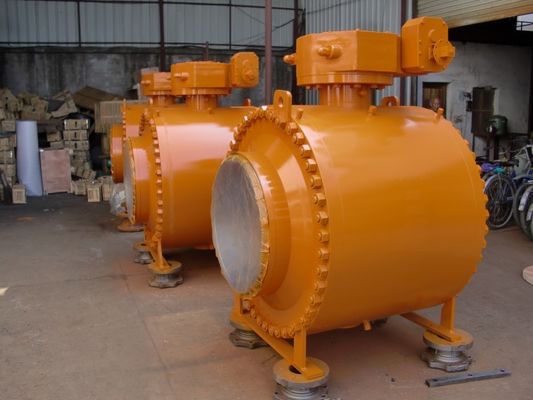

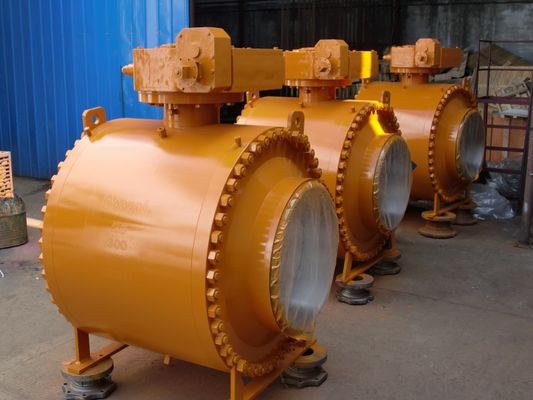

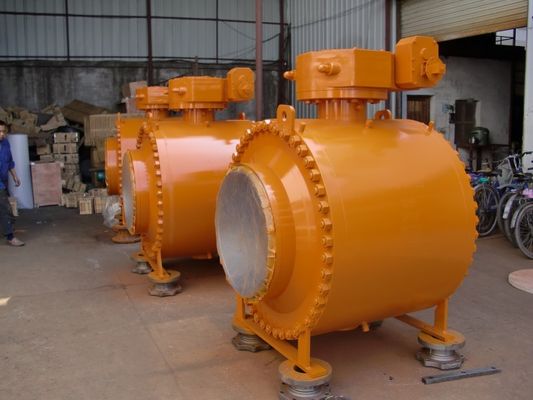

이중 블록 & 블리드 볼 밸브 측면 엔트리 300LB BW 말
우리는 육지 쪽이고 근해 원유와 가스와 석유 정제와 처리와 석유화학 공업을 위한 밸브 응용 요구사항을 충족시키기 위해 API 6D 밸브 기준에 따르도록 설계된 측면 엔트리 트러니언 볼 밸브를 공급할 수 있습니다.
측면 엔트리 밸브는 (ANSI #2500) 고압에 있는 내압 작전을 할 수 있는 강건한, 심한 서비스 값으로서 설계됩니다고 일관되고 믿을 만한 제로 차단을 제공합니다. 이러한 밸브는 탄화수소 서비스를 위한 비상 정지 앱에 이상적인 것 입니다.
디자인과 특징
설계 표준 : 파이프라인 밸브 (볼)을 위한 API 6D 상술
표준 크기 : 가득 차고 감소된 구멍 (더 큰 청구하는 대로 크기)인 DN 600, 1 내지 24에 대한 DN25
정력 압력 : ANSI 2500에 매우 평가되는 것을 통하여' ANSI 150
온도 범위 : +500'에 대한 -196' Ｃ
내화성의 표준 : 밸브을 판단하는 발사 시험을 위한 API 6FA 상술
자리 누전시험 : ISO 5208, 또는 ANSI / FCI 70-2 등급 5와 VI, 또는 다른 국제적 검사 중인 표준.
플랜지 연결 : ASME B16.5 (1 내지 24) 또는 ASME B16.25에 대한 맞대기 용접에 플랜지처리되었습니다
기계적 공동 : (신청하면 의존한) 고객 명세서를 만나기 위한 밀폐 설계와 재료
톱 플랜지 : ISO 5211
작동 : 기어박스와 수동 작동 또는 작동기를 사용하는 자동장치.
토목 재료 : 탄소강, 스테인레스 강, 두 부분으로 되고 최고 듀플렉스 스테인리스강, 인코넬, 모넬, 하스텔로이, 인콜로이와 가장 상업적으로 이용 가능한 안출된 / 바아 재료.
그리스 주입 장치
DN150 (NPS 6)를 위해 & 더 큰 줄기와 밸브 자리가 DN125와 작을 위해, 봉합 그리스 주입 장치를 갖춘다고, 우리는 고객 요구 사항에 따라 봉합 그리스 주입 장치를 제공할 수 있습니다. O-링이 밸브 시트 링과 줄기 누출을 통하여 언론사를 방지하기 위해 밀봉된 주입된 방수제에 의해, 우연히 손상될 때.
화재 안전한 디자인
볼 밸브는 화재 안전한 시험의 100% 패스를 보증합니다. 오링 씨일과 금속 그라파이트 나선창 가스킷 를 경유하는 두가지 봉인한 디자인이 볼 밸브로서 적용됩니다. 밸브가 불 타고 있을 때, PTFE 좌석 밀봉, 가스킷, 오링 씨일, 고무 기타 등등과 같은 비금속 재료는 손상될 것입니다, 한편 금속 흑연 나선창 가스킷의 외층이 2차 씨일을 제공합니다. 연질 시이트가 태워질 때, 금속제 시트는 효과적으로 내부 누설과 외부 누출을 제어할 봄의 격려 하에 자동적으로 볼과 금속실을 형성할 것입니다. 밸브 설계는 완전히 API 607, API 6FA, BS 6755, JB / Ｔ 6899와 다른 표준에 맞습니다,
봉합 선택
연질 시이트 : 메탈 투 메탈 오링 씨일
믿을 만한 씰링 저토크 지정 고객들의 높은 것을 미립자로 만들도록 적용 가능한 단순 구조 믿을 만한 씰링
폭넓은 응용 저비용. 신뢰성과 낮은 토크 요구사항을 밀봉하는 배지 조건
이중 블록 & 블리드 (DBB)
공이 폐쇄 위치에서 있을 때, 각각 좌석은 흐름과 체강 아래로 위로 / 사이에 동시에 독립적으로 프로세스 매체를 밀폐합니다, 그것이 배수와 배기 여닫개〔밸브］를 통하여 갇히는 캐비티 압력 (DBB)를 출혈시키는 것을 허락합니다. 이중 블록과 블리드 기능은 압박 하에 밸브를 분출시키고 의석이 적당히 밀봉하고 있다는 것을 검증하는 것을 가능하게 합니다.
이중 소자 분리막 & 블리드는 (미끼로 낚습니다)
둘다 체강에서 만큼 잘 상류이고 하류로 흐른, 더블 피스톤 영향 좌석, 중간 압력이 공에 대한 시트 링을 추진하는 결과로서 생기는 공세를 만듭니다, 더블 피스톤 영향 시트 링과 밸브는 공동 압력 감소가 과압력의 증강을 체강에서 감소시키도록 요구합니다.
| 볼 밸브형 | 디자인과 제조 | 직접적이 / 끝이 끝납니다 | 플랜지 치수 | 압력 온도 정격 | 검사와 테스트 |
| 분열 플랜지 볼 밸브 | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| 고정 플랜지 볼 밸브 | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
주요 소재
| 본체 소재 | 트림 재 | 실링 소재 | 가스킷 / 포장 |
| WCB/LCB/CF8/CF8M/CF3/CF3M,ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, 엿보기, 사람들, ETC. | 그라파이트. PTFE, 사람들. ETC. |
설계 데이터
설계 표준 : API 6D,DIN3357-1, EN12516-1
대면 표준 : API6D, ASME B16.10, DIN3202
연결 표준 : ASME 비 16.5, ASME B16.47, DIN 2543/4, ASME 비 16.25
기준을 시험하고 조사하세요 : API 6D, API 598
작동 온도 : -196C~610C
접속 형태 : RF, RTJ, FF, BW.BSPT, NPT
음산한 환경 :미국 부식 기술자 협회 규격 MR0175
설계 특성
1 : 풀 보어 또는 감소된 구멍
2 : 투 피스 또는 세조각 동체 구조
3 : 이중 블록 & 블리드, 이중 소자 분리막과 블리드(DIB-1&DIB-2)
4 : 화재 안전한 디자인 (API 607)
5 : 폭발 견딜수 있는 시스템
6 : 안티 스태틱 디자인
7 : 셀프 공동 구호
8 : (선택적인) 일시적 방사 테스트
공은 칫수 4 " &smaller를 위해 트러니언과 줄기에 의해 고쳐집니다. 칫수 6과 " 크을 위한 트러니언 플레이트 지지체
