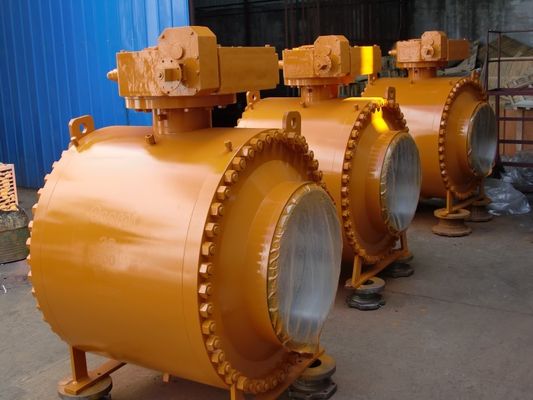

큰 이미지 :  화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: OEM
인증: API6D,API607
모델 번호: OEM
결제 및 배송 조건:
최소 주문 수량: 1대 pc
포장 세부 사항: Polywood 케이스
배달 시간: 2-15weeks
지불 조건: L/C, T/T
공급 능력: 년 당 20000 PC

화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다

설명
사이즈: NPS 2 내지 60 압력: 150LB에 2500LB
온도 범위: -196℃~300℃ 낮은 temperatue, 정상적인 온도 및 고열 몸과 손질 물자: 주철강, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 CF8 CF8M
좌석 물자: PTFE, RPTFE, DEVLON, Molon의 엿봄, 금속 좌석 몸과 줄기 바다표범 어업: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), 나선형 부상 틈막이 (316SS+ 흑연) 패킹 (흑연, PTFE)
하이 라이트:

이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다

,

화재 안전한 트러니언은 볼 밸브를 탑재했습니다

,

pn160 측면 엔트리 볼 밸브

이중 소자 분리막 & 블리드 볼 밸브 측면 엔트리





특징 :

1. 2 PC와 캐스트형은 3 PC 본체 설계로 몸 데이스그킨 또는 안출된 종류를 분리합니다,
주조 물질 : WCB, CF8, CF8M, CF8C, 듀플렉스 스테인리스강, 기타 등등.
위조된 소재 : A105, F304, F316, F317, F347, F11, F51, F59, ETC.
요청하는 대로 이용 가능하고 다양한 정비에 이용할 수 있는 다른 재료와 정장 다른 서비스 조건에 대한 자리 (탄력있고 금속) 자료.

2. 이용 가능한 작동 :
정상적 핸들 또는 로크 가능 핸들은 작동했습니다,
기어는 작동했습니다,
피노이암틱은 작동했습니다,
조종되거나 유압 조종의 전기.

2. 이용 가능한 정력 압력 :
CL150, CL300, CL600, CL900, CL1500, CL2500


3. 이용 가능한 크기 범위 : 1/2 - 18

4. 적용 규격
설계 표준 : API 6D
ANSI B16.5에 대한 플랜지 치수
ANSI B16.10에 대한 직접적이 차원
프리 임시. ASME B16.34에 대한 볼 밸브의 평가
ASME B16.34에 대한 벽 두께
API 6FA/API 607에 대한 볼 밸브 설계의 화재 금고
조사하고 시험을 받으세요 : API 6D / API598
볼 밸브의 밸브 마킹 : MSS SP-25
청구하는 대로 MR-01-75에

기술
쓰리 피스 신체. 밸브는 도관 서비스를 위해 API 6D를 위한 요구에 따라 설계됩니다. 안티 스태틱이고 반대 파열 줄기 디자인. 의자 설계는 완전한 티그흥스를 주고, 각각 셀프 릴리빙 유형 또는 더블 피스톤 효과 유형으로서 이용 가능합니다. 도안은 낮은 오퍼레이팅 토크로 이어지는 마찰을 최소화합니다. 체강으로부터의 대구와 비슷한 식용어 체액의 배기와 배수작용을 고려하는 이중 블록과 블리드 실행으로서 이용 가능합니다. 이용할 수 있는 가득 차고 감소된 구멍. 볼은 BS EN 12266-2, API 6FA와 API 607에 따라 내화성의 시험되어서 밸브로 조절됩니다. 전기이게, 공기이고 히드라프리크 작동기는 고객의 요구조건에 이용 가능합니다.

개략적 소개
트러니언은 볼 밸브가 클래스 ASME 클래스 150, 300, 600, 900, 1500년과 2500 동안 API 6D에 따라 설계된다는 것을 개시했습니다.견인차 조각은 몸 주강을 분리했고 세조각 단조강 측면 입구 설계가 몸과 마감, 트러니언 볼트로 결합 사이의 접합부를 탈퇴했습니다, 본체 두께가 ANSI B16.34.Seat 벨소리에 따릅니다 소수점형, 봄이 공동과 하류 마감 사이에 심지어 효과적 견고한 밀봉을 낮은 차등 압력에 제공하기 위해 공과의 접촉을 보장하기 위해 로딩됩니까.표준 설계는 부드러운 채 위치시킵니다. 다른 연질 시이트 자료는 고객 근무 조건을 기반으로 이용 가능합니다.가득 차고 감소된 Bore.Electrical에 이용할 수 있게, 공기이고 유압구동기는 고객 요구 사항을 기반으로 이용 가능합니다.신체 관절 구조

쓰리 피스가 마지막 입구 설계를 구체화한다고, 그래파이트링 또는 O-링 바이톤 (또는 요구) 밀봉은 절대적 씰링 무결성을 보증합니다. 볼트로 체결된 본체 설계는 파이프라인 스트레스로 인해 움직임의 어떠한 가능성도 최소화하기 위해 몸과 어댑터 사이에 중금속 적합성을 겹치는 엄밀 허용 편차를 포함합니다. 고온 나선창 녹슬지 않는 steel/ 그라포일 채워진 가스킷은 절대적 밀봉을 위해 사용됩니다.
신체와 어댑터는 정확한 가스킷 분쇄를 보증하기 위해 금속 콘택을 위해 치수화됩니다.



볼 밸브형 디자인과 제조 직접적이 / 끝이 끝납니다 플랜지 치수 압력 온도 정격 검사와 테스트
분열 플랜지 볼 밸브 BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
고정 플랜지 볼 밸브 API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



주요 소재

본체 소재 트림 재 실링 소재 가스킷 / 포장
WCB/LCB/CF8/CF8M/CF3/CF3M,ETC. SS410, SS420, SS304, SS316, ETC PTFE, RPTFE, 엿보기, 사람들, ETC. 그라파이트. PTFE, 사람들. ETC.




화재 안전한 디자인

볼 밸브는 화재 안전한 시험의 100% 패스를 보증합니다. 오링 씨일과 금속 그라파이트 나선창 가스킷 를 경유하는 두가지 봉인한 디자인이 볼 밸브로서 적용됩니다. 밸브가 불 타고 있을 때, PTFE 좌석 밀봉, 가스킷, 오링 씨일, 고무 기타 등등과 같은 비금속 재료는 손상될 것입니다, 한편 금속 흑연 나선창 가스킷의 외층이 2차 씨일을 제공합니다. 연질 시이트가 태워질 때, 금속제 시트는 효과적으로 내부 누설과 외부 누출을 제어할 봄의 격려 하에 자동적으로 볼과 금속실을 형성할 것입니다. 밸브 설계는 완전히 API 607, API 6FA, BS 6755, JB / T 6899와 다른 표준에 맞습니다,

화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 0





파열 증명 줄기 :

줄기는 부드러운 것에 의해 보유되는 필수적 T-타입 라운드 쇼울더와 공으로부터 분리되어 만들어집니다 .(다른 디자인은 청구하는 대로 이용 가능합니다)



안티 스태틱 장치 :

봄 게다가 그라파이트형 안티 스태틱 장치는 모든 금속 성분 사이에 전기 회로를 유지하기 위해 공, 줄기세포, 그랜드 프랜지와 몸 사이에 적용됩니다 . 그리고 가장 심한 서비스 요구 사항보다 낮은 저항을 보증하세요.



그리스 주입 장치

DN150 (NPS 6)를 위해 & 더 큰 줄기와 밸브 자리가 DN125와 작을 위해, 봉합 그리스 주입 장치를 갖춘다고, 우리는 고객 요구 사항에 따라 봉합 그리스 주입 장치를 제공할 수 있습니다. O-링이 밸브 시트 링과 줄기 누출을 통하여 언론사를 방지하기 위해 밀봉된 주입된 방수제에 의해, 우연히 손상될 때.

화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 1





봉합 선택

연질 시이트 : 메탈 투 메탈 오링 씨일

믿을 만한 씰링 저토크 지정 고객들의 높은 것을 미립자로 만들도록 적용 가능한 단순 구조 믿을 만한 씰링

폭넓은 응용 저비용. 신뢰성과 낮은 토크 요구사항을 밀봉하는 배지 조건

화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 2





이중 블록 & 블리드 (DBB)

공이 폐쇄 위치에서 있을 때, 각각 좌석은 흐름과 체강 아래로 위로 / 사이에 동시에 독립적으로 프로세스 매체를 밀폐합니다, 그것이 배수와 배기 여닫개〔밸브]를 통하여 갇히는 캐비티 압력 (DBB)를 출혈시키는 것을 허락합니다. 이중 블록과 블리드 기능은 압박 하에 밸브를 분출시키고 의석이 적당히 밀봉하고 있다는 것을 검증하는 것을 가능하게 합니다.

화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 3



이중 소자 분리막 & 블리드는 (미끼로 낚습니다)

둘다 체강에서 만큼 잘 상류이고 하류로 흐른, 더블 피스톤 영향 좌석, 중간 압력이 공에 대한 시트 링을 추진하는 결과로서 생기는 공세를 만듭니다, 더블 피스톤 영향 시트 링과 밸브는 공동 압력 감소가 과압력의 증강을 체강에서 감소시키도록 요구합니다.

화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 4









공은 칫수 4 " &smaller를 위해 트러니언과 줄기에 의해 고쳐집니다.      칫수 6과 " 크을 위한 트러니언 플레이트 지지체



화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 5









화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 6



화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 7

화재 안전한 이중 소자 분리막 트러니언은 볼 밸브를 탑재했습니다 8
