제품 상세 정보:
|
| 사이즈: | NPS 2 내지 60 | 압력: | 150LB에 2500LB |
|---|---|---|---|
| 온도 범위: | -196℃~610℃ 낮은 temperatue, 정상적인 온도 및 고열 | 몸과 손질 물자: | 주철강, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 CF8 CF8M |
| 좌석 물자: | PTFE, RPTFE, DEVLON, Molon의 엿봄, 금속 좌석 | 몸과 줄기 바다표범 어업: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), 나선형 부상 틈막이 (316SS+ 흑연) 패킹 (흑연, PTFE) |
| 하이 라이트: | 측면 엔트리 트러니언은 볼 밸브를 탑재했습니다,API 607 트러니언은 볼 밸브를 탑재했습니다,전기적 발동기와 트러니언 볼 밸브 |
||

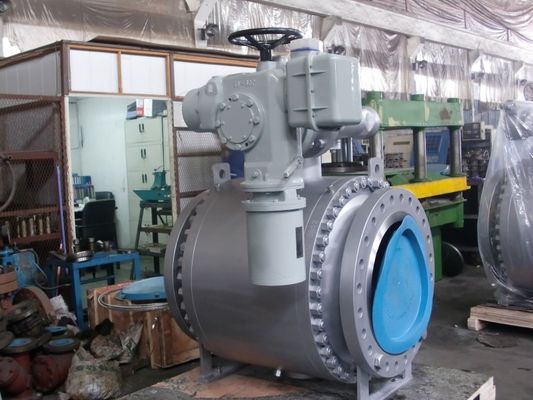

전기적 발동기와 측면 엔트리 볼 밸브 트러니언 유형
| 볼 밸브형 | 디자인과 제조 | 직접적이 / 끝이 끝납니다 | 플랜지 치수 | 압력 온도 정격 | 검사와 테스트 |
| 분열 플랜지 볼 밸브 | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| 고정 플랜지 볼 밸브 | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
주요 소재
| 본체 소재 | 트림 재 | 실링 소재 | 가스킷 / 포장 |
| WCB/LCB/CF8/CF8M/CF3/CF3M,ETC. | SS410, SS420, SS304, SS316, ETC | PTFE, RPTFE, 엿보기, 사람들, ETC. | 그라파이트. PTFE, 사람들. ETC. |
중요 애플리케이션
웰-헤드 ; 유문
파이프라인 밸브
리세-ESDV
오일 밸브 (GOV) 에 가스
블러다운밸브 (브뤼셀평가협약)
셧다운 밸브 (셔틀 파생형 로켓)
스크래퍼 트랩 차단
처리 밸브
SSIV
ROV
HIPPS
해저입니다
저온용 (LNG, 레가스)
저온
뜨거운 태핑
인칭
스크래퍼 트랩
전환 밸브
계량 밸브
빠른 마감 (< 1="" sec="">
오일 샌드 슬러리
고온
묻힌 / 지하 밸브
설계 데이터
설계 표준 : API 6D,DIN3357-1, EN12516-1
대면 표준 : API6D, ASME B16.10, DIN3202
연결 표준 : ASME 비 16.5, ASME B16.47, DIN 2543/4, ASME 비 16.25
기준을 시험하고 조사하세요 : API 6D, API 598
작동 온도 : -196C~610C
접속 형태 : RF, RTJ, FF, BW.BSPT, NPT
음산한 환경 :미국 부식 기술자 협회 규격 MR0175
이중 블록 & 블리드 (DBB)
공이 폐쇄 위치에서 있을 때, 각각 좌석은 흐름과 체강 아래로 위로 / 사이에 동시에 독립적으로 프로세스 매체를 밀폐합니다, 그것이 배수와 배기 여닫개〔밸브］를 통하여 갇히는 캐비티 압력 (DBB)를 출혈시키는 것을 허락합니다. 이중 블록과 블리드 기능은 압박 하에 밸브를 분출시키고 의석이 적당히 밀봉하고 있다는 것을 검증하는 것을 가능하게 합니다.
이중 소자 분리막 & 블리드는 (미끼로 낚습니다)
둘다 체강에서 만큼 잘 상류이고 하류로 흐른, 더블 피스톤 영향 좌석, 중간 압력이 공에 대한 시트 링을 추진하는 결과로서 생기는 공세를 만듭니다, 더블 피스톤 영향 시트 링과 밸브는 공동 압력 감소가 과압력의 증강을 체강에서 감소시키도록 요구합니다.
안티 스태틱 장치 :
봄 게다가 그라파이트형 안티 스태틱 장치는 모든 금속 성분 사이에 전기 회로를 유지하기 위해 공, 줄기세포, 그랜드 프랜지와 몸 사이에 적용됩니다 . 그리고 가장 심한 서비스 요구 사항보다 낮은 저항을 보증하세요.
파열 증명 줄기 :
줄기는 부드러운 것에 의해 보유되는 필수적 T-타입 라운드 쇼울더와 공으로부터 분리되어 만들어집니다 .(다른 디자인은 청구하는 대로 이용 가능합니다)
그리스 주입 장치
DN150 (NPS 6)를 위해 & 더 큰 줄기와 밸브 자리가 DN125와 작을 위해, 봉합 그리스 주입 장치를 갖춘다고, 우리는 고객 요구 사항에 따라 봉합 그리스 주입 장치를 제공할 수 있습니다. O-링이 밸브 시트 링과 줄기 누출을 통하여 언론사를 방지하기 위해 밀봉된 주입된 방수제에 의해, 우연히 손상될 때.
공은 칫수 4 " &smaller를 위해 트러니언과 줄기에 의해 고쳐집니다. 칫수 6과 " 크을 위한 트러니언 플레이트 지지체
봉합 선택
연질 시이트 : 메탈 투 메탈 오링 씨일
믿을 만한 씰링 저토크 지정 고객들의 높은 것을 미립자로 만들도록 적용 가능한 단순 구조 믿을 만한 씰링
폭넓은 응용 저비용. 신뢰성과 낮은 토크 요구사항을 밀봉하는 배지 조건
