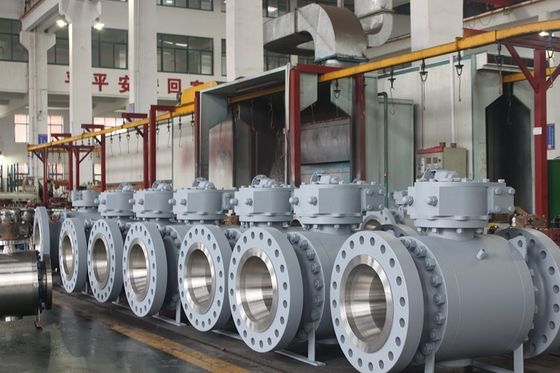

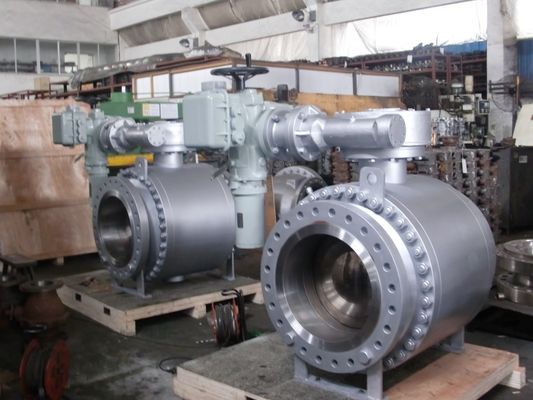

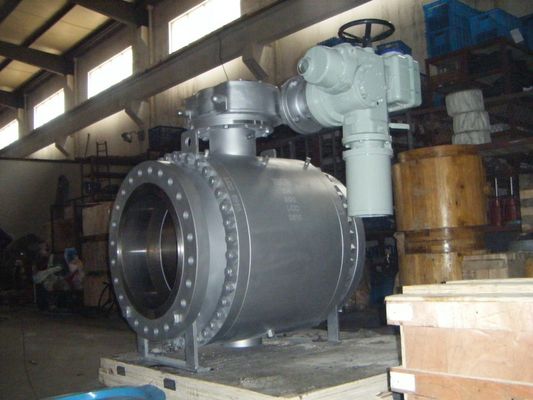

16 인치 600LB 쓰리 피스 측면 엔트리 트러니언 형태 볼 밸브

트러니언 말 탄 볼은 밸브로 조절됩니다

주요 소재

설계 특성

1 : 풀 보어 또는 감소된 구멍
2 : 투 피스 또는 세조각 동체 구조
3 : 이중 블록 & 블리드, 이중 소자 분리막과 블리드(DIB-1&DIB-2)
4 : 화재 안전한 디자인 (API 607)
5 : 폭발 견딜수 있는 시스템
6 : 안티 스태틱 디자인
7 : 셀프 공동 구호
8 : (선택적인) 일시적 방사 테스트

설계 데이터

설계 표준 : API 6D,DIN3357-1, EN12516-1

대면 표준 : API6D, ASME B16.10, DIN3202

연결 표준 : ASME 비 16.5, ASME B16.47, DIN 2543/4, ASME 비 16.25

기준을 시험하고 조사하세요 : API 6D, API 598

작동 온도 : -196C~610C

접속 형태 : RF, RTJ, FF, BW.BSPT, NPT

음산한 환경 :미국 부식 기술자 협회 규격 MR0175

화재 안전한 디자인

볼 밸브는 화재 안전한 시험의 100% 패스를 보증합니다. 오링 씨일과 금속 그라파이트 나선창 가스킷 를 경유하는 두가지 봉인한 디자인이 볼 밸브로서 적용됩니다. 밸브가 불 타고 있을 때, PTFE 좌석 밀봉, 가스킷, 오링 씨일, 고무 기타 등등과 같은 비금속 재료는 손상될 것입니다, 한편 금속 흑연 나선창 가스킷의 외층이 2차 씨일을 제공합니다. 연질 시이트가 태워질 때, 금속제 시트는 효과적으로 내부 누설과 외부 누출을 제어할 봄의 격려 하에 자동적으로 볼과 금속실을 형성할 것입니다. 밸브 설계는 완전히 API 607, API 6FA, BS 6755, JB / Ｔ 6899와 다른 표준에 맞습니다,

이중 블록 & 블리드 (DBB)

공이 폐쇄 위치에서 있을 때, 각각 좌석은 흐름과 체강 아래로 위로 / 사이에 동시에 독립적으로 프로세스 매체를 밀폐합니다, 그것이 배수와 배기 여닫개〔밸브］를 통하여 갇히는 캐비티 압력 (DBB)를 출혈시키는 것을 허락합니다. 이중 블록과 블리드 기능은 압박 하에 밸브를 분출시키고 의석이 적당히 밀봉하고 있다는 것을 검증하는 것을 가능하게 합니다.

이중 소자 분리막 & 블리드는 (미끼로 낚습니다)

둘다 체강에서 만큼 잘 상류이고 하류로 흐른, 더블 피스톤 영향 좌석, 중간 압력이 공에 대한 시트 링을 추진하는 결과로서 생기는 공세를 만듭니다, 더블 피스톤 영향 시트 링과 밸브는 공동 압력 감소가 과압력의 증강을 체강에서 감소시키도록 요구합니다.

봉합 선택

연질 시이트 : 메탈 투 메탈 오링 씨일

믿을 만한 씰링 저토크 지정 고객들의 높은 것을 미립자로 만들도록 적용 가능한 단순 구조 믿을 만한 씰링

폭넓은 응용 저비용. 신뢰성과 낮은 토크 요구사항을 밀봉하는 배지 조건

공은 칫수 4 " &smaller를 위해 트러니언과 줄기에 의해 고쳐집니다. 칫수 6과 " 크을 위한 트러니언 플레이트 지지체
